Інформаційно-аналітичні матеріали щодо можливостей виявлення малорозмірних безпілотних літальних апаратів засобами технічної розвідки зс рф
Інформаційно-аналітичні матеріали щодо можливостей виявлення малорозмірних безпілотних літальних апаратів засобами технічної розвідки зс рф
- Практична спрямованість документу:
Інформаційно-аналітичні матеріали можуть бути корисними при плануванні бойових завдань для малорозмірних безпілотних літальних апаратів (далі – БПЛА) та побудові маршрутів їх польоту з урахуванням місць розташування засобів технічної розвідки противника.
2.Демаскуючі ознаки БПЛА.
Основними демаскуючими ознаками БПЛА є:
відбиття від БПЛА зондуючих сигналів радіолокаційних засобів противника;
власні випромінювання радіоелектронних засобів БПЛА по каналах зв’язку, телеметрії та передачі даних;
акустичний шум силової установки БПЛА;
випромінювання у видимому та інфрачервоному діапазоні хвиль при входженні в зону спостереження.
3.Можливості засобів технічної розвідки.
Виявлення БПЛА зс рф здійснюється комплексно з використанням різних видів засобів технічної розвідки, з яких найбільш інформативними та небезпечними є:
засоби радіолокаційної розвідки (РЛР) – радіолокаційні станції метрового, дециметрового та сантиметрового діапазону хвиль;
засоби радіо- та радіотехнічної розвідки (РіРТР) – станції моніторингу та контролю радіовипромінювань, пеленгаторні пости;
засоби оптико-електронної розвідки (ОЕР) – комплекси спостереження у видимому та інфрачервоному (ІЧ) діапазоні хвиль;
засоби акустичної розвідки (АР) – мікрофони та звукоуловлювачі.
У таблиці 1 наведено порівняння можливостей комплексного застосування засобів технічної розвідки для виявлення, ідентифікації та супроводження БПЛА.
Таблиця 1
Характеристика можливостей виявлення БПЛА | Найменування засобів технічної розвідки | |||||
Засоби РЛР | Засоби РіРТР | Засоби ОЕР у видимому діапазоні | Засоби ОЕР у ІЧ-діапазоні | Лазерні засоби | Засоби АР | |
Виявлення у денний час | + | + | + | ± | + | + |
Виявлення у нічний час | + | + | – | + | + | + |
Виявлення в умовах природних перешкод | + | + | + | + | + | + |
Виявлення у складних погодних умовах | ± | + | – | – | – | – |
Ідентифікація БПЛА | ± | + | ± | ± | – | + |
Селекція одиночних та групових цілей | + | + | + | + | + | + |
Супровід та формування траєкторії | + | + | + | + | + | + |
Дальність дії | висока | висока | середня | середня | середня | низька |
3.1. Можливості радіолокаційної розвідки з виявлення БПЛА
Дальність виявлення малорозмірних БПЛА засобами РЛР при різних значеннях ЕПРБПЛА становить для:
1) РЛС ППО метрового діапазону хвиль:
8 ÷ 14 км (ЕПРБПЛА ≈ 0,1 м2);
0,1 ÷ 1,5 км (ЕПРБПЛА ≈ 0,01 м2);
2) РЛС ППО дециметрового діапазону хвиль:
9 ÷ 16 км (ЕПРБПЛА ≈ 0,1 м2);
0,8 ÷ 2 км (ЕПРБПЛА ≈ 0,01 м2);
3) РЛС ППО сантиметрового діапазону хвиль:
12 ÷ 25 км (ЕПРБПЛА ≈ 0,1 м2);
1,4 ÷ 2,8 км (ЕПРБПЛА ≈ 0,01 м2);
4) РЛС розвідки наземних цілей, контрбатарейної боротьби, управління вогнем:
3,5 ÷ 12 км (ЕПРБПЛА ≈ 0,01 м2).
Результати досліджень різних типів об’єктів радіолокаційного спостереження свідчать про те, що зменшення вагових та габаритних розмірів БПЛА до 5 кг, а також використання в конструкції БПЛА радіопрозорих матеріалів значно знижує дальність їх виявлення засобами РЛР (мал. 1).

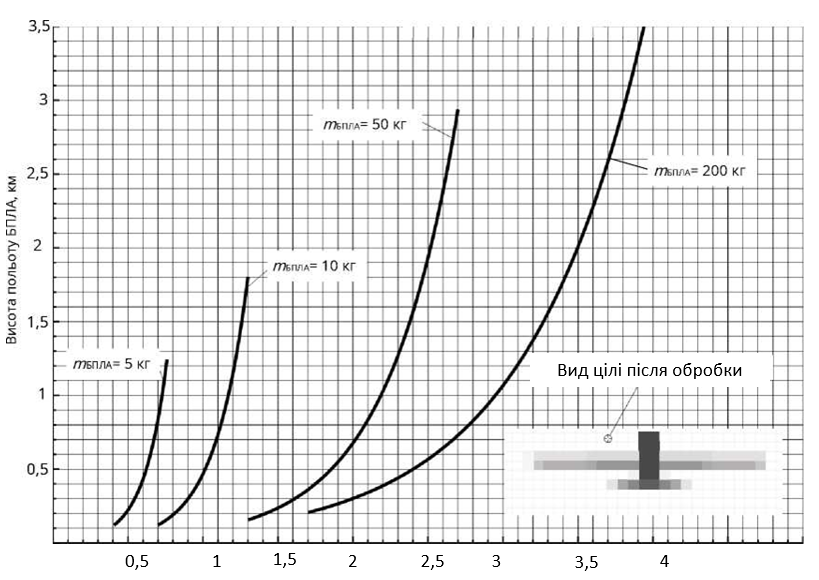

Мал. 1. Граничні значення дальності виявлення БПЛА з різними ваговими та габаритними розмірами (для РЛС сантиметрового діапазону хвиль)
3.2. Можливості радіо- та радіотехнічної розвідки з виявлення БПЛА.
Проведений аналіз технічних характеристик засобів РіРТР зс рф свідчить про те, що за своїми технічними характеристиками вони спроможні з достатньою точністю ідентифікувати БПЛА серед інших природних об’єктів та визначати загальний напрямок (пеленг) на ціль. Дальність та висоту до БПЛА засоби РіРТР визначають із суттєвими похибками, що робить їх додатковим засобом при виявленні БПЛА.
Дальність виявлення малорозмірних БПЛА засобами РіРТР суттєво залежать від висоти польоту БПЛА та потужності передавачів РЕЗ на його борту, та складає від 4 до 50 км.
Основні тактико-технічні характеристики засобів РіРТР:
- діапазон частот ведення РР: 3 ÷ 18 ГГц;
- діапазон частот ведення РТР: 0,5 ÷ 40 ГГц;
- миттєва смуга огляду спектра: до 2,5 ГГц;
- роздільна здатність: не гірше 1 кГц;
- виявлення та пеленгування РЕЗ у режимі ППРЧ: до 1000 стрибків/с;
- чутливість радіоприймачів: не гірше 5 мкВ/м;
- точність пеленгування джерела радіовипромінювання: 0,5°-1°;
- точність визначення місцезнаходження джерела радіовипромінювання на відстані до 150 км: 50÷150 м.
3.3. Можливості оптико-електронної розвідки з виявлення БПЛА.
Засоби ОЕР зс рф є досить надійним засобом виявлення малорозмірних БПЛА, але їх ефективність залежить від факторів навколишнього середовища, насамперед від часу доби та погодних умов.
Розрахункова дальність виявлення БПЛА засобом ОЕР складає 300 ÷ 5000 м, але при фактичних висотах польоту малорозмірних БПЛА 300 ÷ 1000 м їх візуальне виявлення вкрай важке.
Разом з тим засоби ОЕР, що використовуються у зенітних ракетних та артилерійських комплексах зс рф, як дублер-прицілів, спроможні виявляти та супроводжувати повітряні цілі на дальності до 6,7 км.
На мал. 2 зображено зона виявлення БПЛА засобом ОЕР оснащеного об’єктивом з кутом поля зору 20° та фокусною відстанню 230 мм при метеорологічній дальності видимості не менше 100 км.

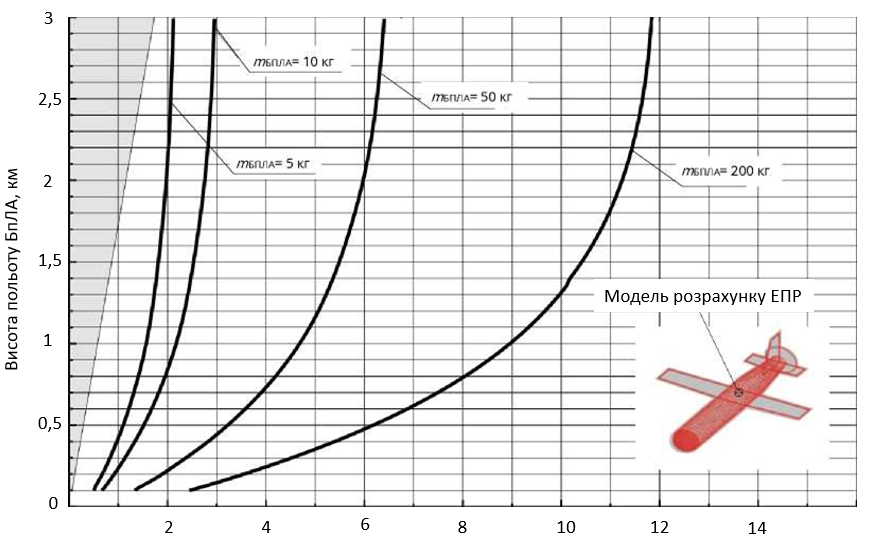

Мал. 2. Зона виявлення БПЛА засобами ОЕР
На практиці засоби ОЕР використовуються не для пошуку (виявлення) БПЛА, а для їх супроводження у комплексі з іншими засобами технічної розвідки, наприклад РЛР.
3.4. Можливості акустичної розвідки з виявлення БПЛА.
Засоби АР забезпечують автоматичне виявлення малорозмірних БПЛА, визначення їх класу (типу) та пеленгу в будь-яких погодних умовах, в умовах поганої оптичної видимості та умовах складних рельєфах місцевості.
Дальність виявлення малорозмірних БПЛА засобами АР складає для:
планерного типу БПЛА з електричним двигуном: 100 ÷ 200 м;
вертолітного типу БПЛА з електричним двигуном: 200 ÷ 300 м;
БПЛА з двигуном внутрішнього згорання: до 2 км.
4. Рекомендації з протидії технічним розвідкам зс рф щодо зниження помітності БПЛА.
1) протидія засобам РЛР:
використовувати групи малорозмірних БПЛА з мінімальною ЕПР (0,01 ÷ 0,1 м2), виготовлених із застосуванням композитних матеріалів та фарб з радіопоглинаючим ефектом (застосування БПЛА з електродвигуном зменшує його помітність засобами ІЧ та АР);
планувати траєкторію та профіль польоту БПЛА на мінімальних висотах та з урахуванням погодних умов (сонце, димка, висока вологість повітря, опади зменшують ефективність застосування засобів ОЕР);
здійснювати рознесення частот передавача та приймача на борту БПЛА та наземного ПУ;
використовувати супутникові канали зв’язку, повітряні та наземні ретранслятори.
