Перископічна артилерійська бусоль ПАБ-2 призначена для визначення азимутів та дирекційних кутів орієнтирних напрямків, орієнтування гармат і приладів, для вимірювання горизонтальних і вертикальних кутів, кутів нахилу і відстаней під час виконання топогеодезичної прив’язки.
1. Навчальний посібник “Основи артилерійської розвідки”
До комплекту ПАБ-2 можуть входити: тринога, футляр, якщо пощастить, то із ЗІПом, інструкцією та додатковими аксесуарами, підсвітка, перископ, азимутальна насадка, далекомірна рейка, документація

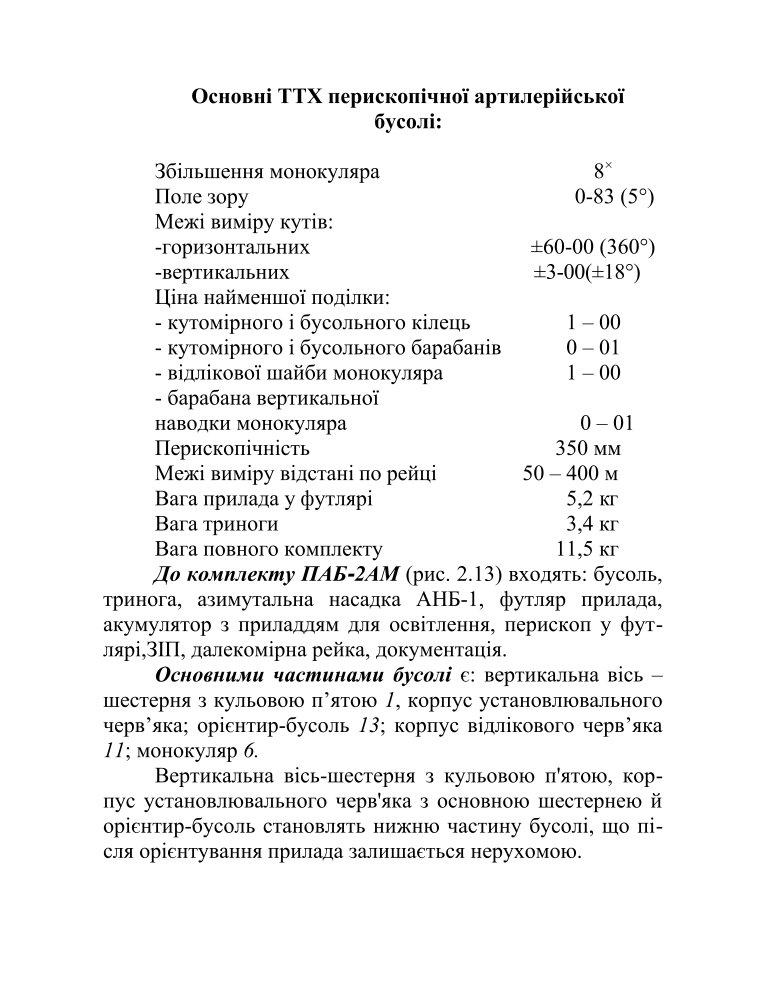

У цьому відео ми поговоримо більш про практичні аспекти застосування та обслуговування бусолі. Технічні характеристики можна прочитати у спеціалізованій літературі за посиланням в описі до цього відео.
- Перенесення, переведення у бойове та похідне положення

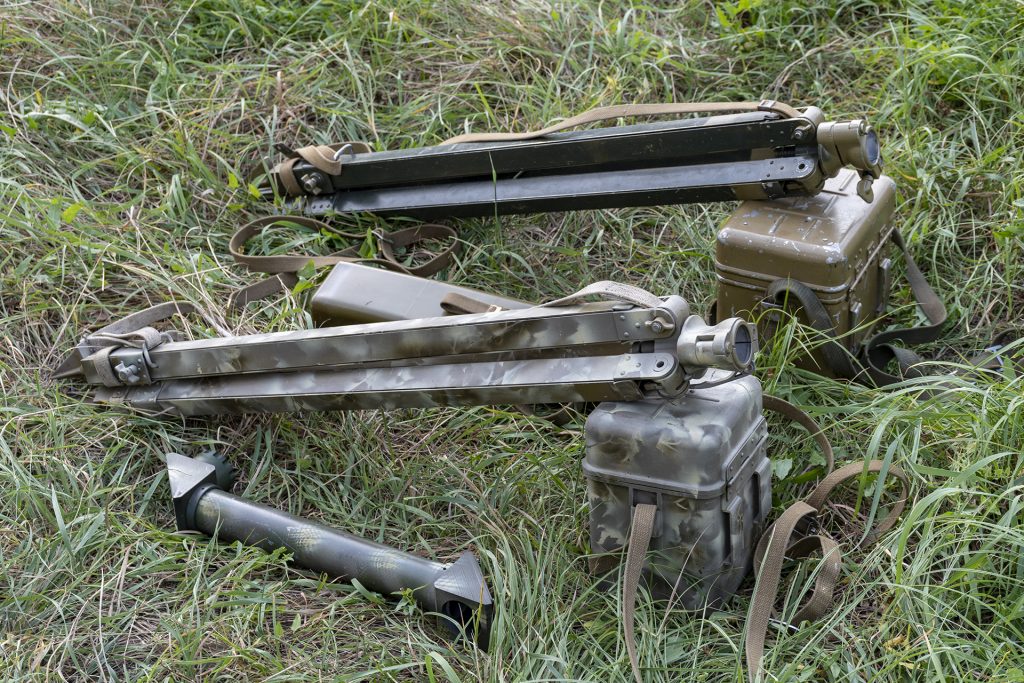

Перенесення
Сама бусоль переноситься у закритому спеціальному футлярі. Тринога на плечі, чашкою до гори, щоб по-перше, швидше приводити її до бойової готовності в положенні “з коліна”, по-друге, щоб убезпечити чашку від потрапляння піску і бруду. Вона завжди має бути чиста.

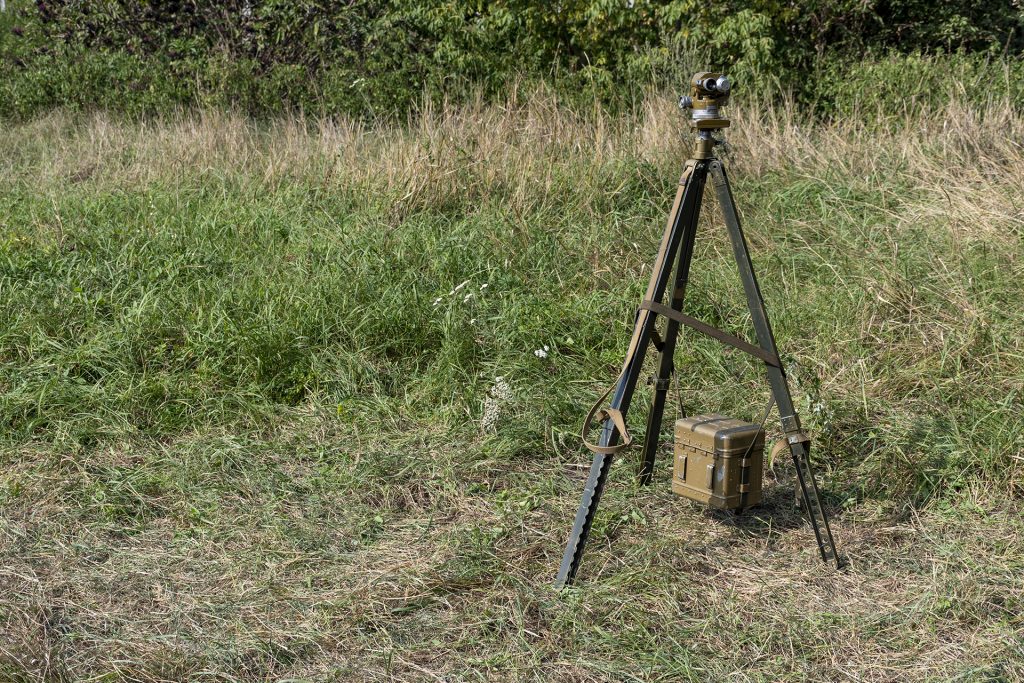

Встановлення
Спершу встановлюється тринога. З положення “з коліна”, розслабляються гвинти, висувають ніжки на необхідну довжину та фіксуються зажимами. Зусилля при закручуванні всіх зажимів адекватне, щоб не зірвати різьбу. При розкладанні треба врахувати, щоб висота триноги не була зависока, ніжки не розставляти зашироко, щоб не зачепити ногами. Висота триноги має забезпечувати виконання завдання: орієнтування батареї чи спостереження. Разом із тим, вона має стояти стабільно і з найнижчим профілем.
Якщо є необхідність додаткової стабілізації, тоді можна підвісити на паракорді вантаж на гак триноги.
Футляр

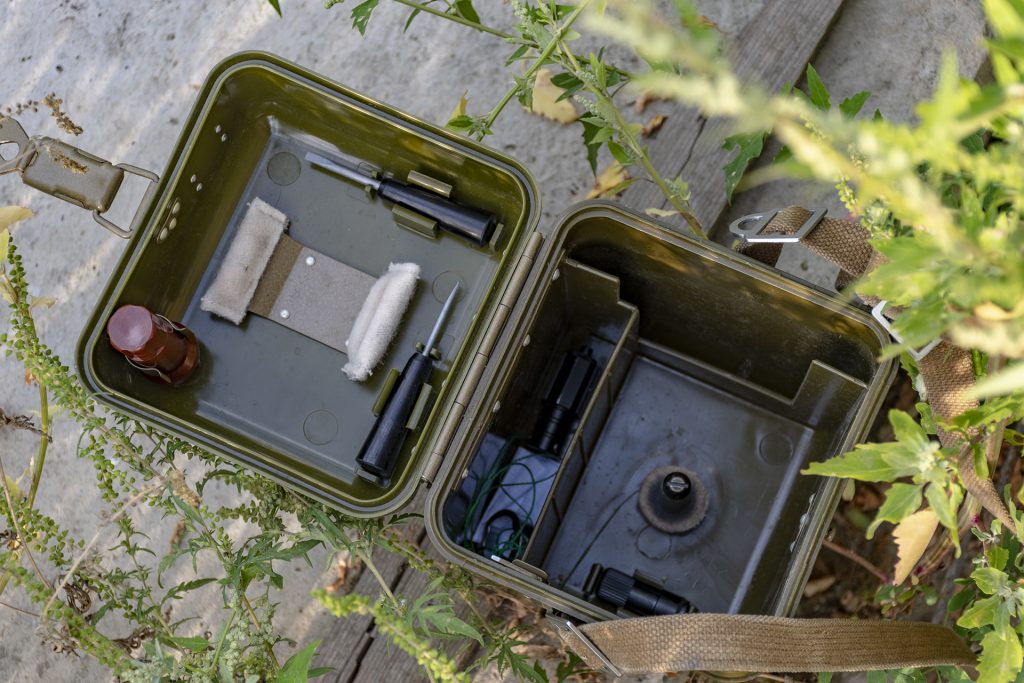

У самому футлярі зберігається бусоль, ЗІП та інструкція. Футляр надягається на триногу. По-перше, так футляр не стоїть під ногами, по-друге, це зручно, якщо необхідно терміново покинути позицію і ви можете забрати бусоль з триногою і футляром однією рукою.
Бойове положення
Бусоль встановлюється п’ятою в опору, виводиться кульовий рівень.
При встановленні горизонтального положення бусолі, треба кульовий рівень виводить у декількох напрямках, зміщених на 90 град. Тоді більш точно виводиться горизонт приладу.
Похідне положення
Бусоль складається у футляр при встановлених всіх чорних шкал у значення “0”. Інакше вона просто не влізе або може пошкодитись при пакуванні у футляр. Зажими опори триноги бажано теж розслабляти. Триногу скласти і зафіксувати ременем.
Тренування

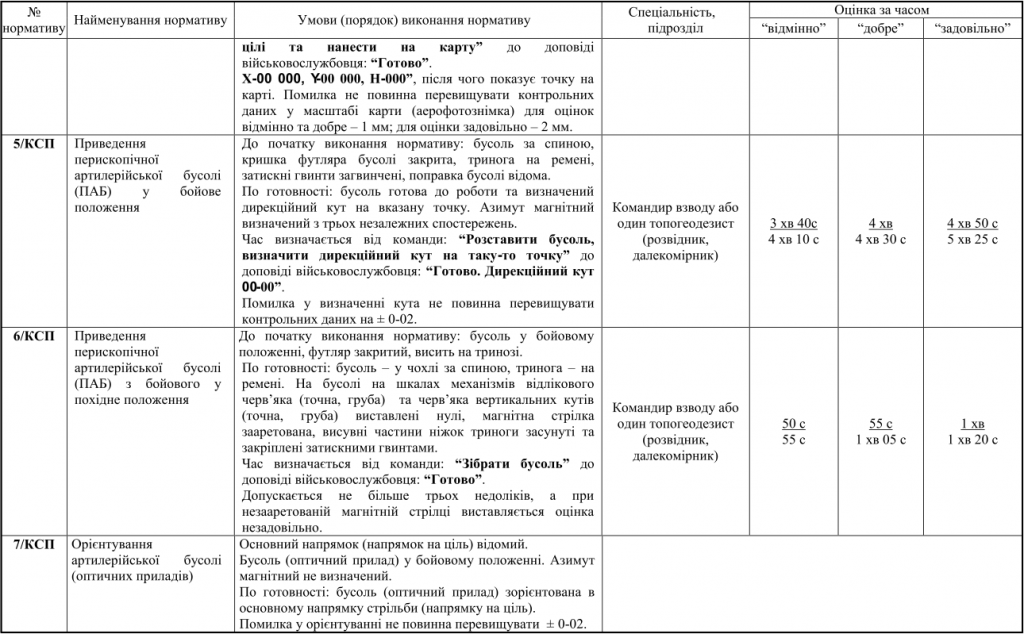

Нормативи на базові операції із бусоллю, тобто приведення до бойового та похідного положення, орієнтування, топорив’язка, визначення дирекційних кутів та інше описані у збірнику. Посилання на збірник в описі до відео.
Окрім звичайних тренувань, радимо проводити тренування при різних погодних умовах, вночі, у повному спорядженні, та під дією стрес-факторів, таких як гучні звуки, тренування інших підрозділів поруч, фактори які відволікають та розсіюють увагу.
Збірник нормативів з бойової підготовки для спеціалістів і підрозділів артилерії
- Обслуговування і користування
Наведення на орієнтир
Для грубого направляння візирної осі монокуляра на орієнтир на корпусі монокуляра є візирна канавка.
Для швидкого повороту бусолі від руки установлювальний черв’як вимикається шляхом натискання на важіль відводки.
При обертанні відлікового черв’яка верхня частина бусолі повільно повертається навколо вертикальної осі. При натисканні на вигнутий важіль відводки черв’як виходить із зачеплення з основною шестернею, завдяки чому верхню частину бусолі можна швидко повернути на будь-який кут.
Проте слід пам’ятати, що правильним напрямком є обертання барабанчиків за годинниковою стрілкою. Тобто якщо ви скористались важелем відводки або просто наводите окуляр на орієнтир, завжди треба фінальні оберти робити за годинниковою стрілкою. Це підвищує точність наведення.
Орієнтири

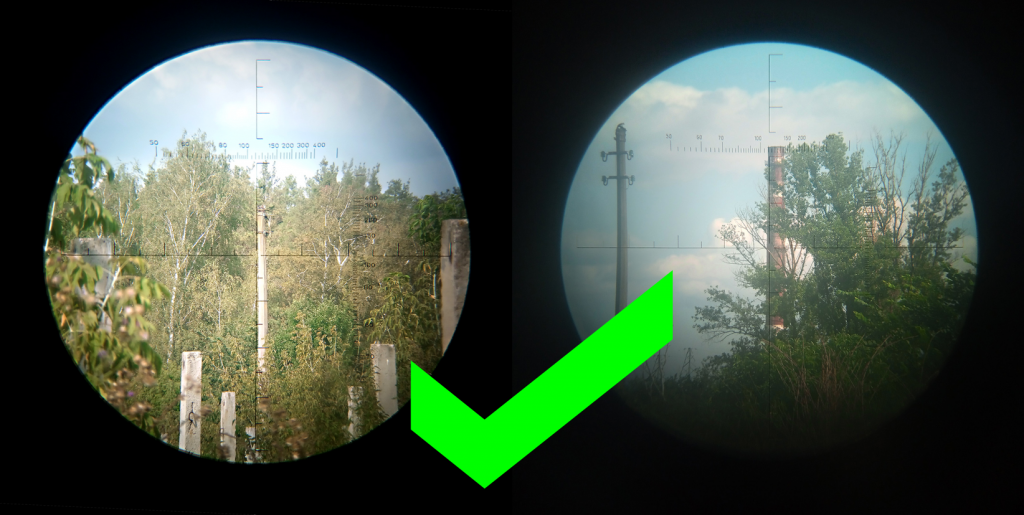

В якості орієнтира необхідно обирати чіткий, вертикальний, видимий об’єкт на відстані від 200 метрів. Не варто обирати орієнтиром дерево, яке може рухатись від поривів вітру. Також не варто обирати один з п’яти-шести однакових стовпів, тому що в умовах стресу можна їх переплутати і навестись у сусідній стовп. Якщо є час, то варто знімати значення по двом-трьом орієнтирам, на різній відстані і у різному напрямку. Так само як при орієнтуванні гармати чи міномета обирають собі основні та запасні точки наведення. Це може допомогти, якщо по якійсь причині один з орієнтирів стане не спостерігаємий.
Посібник з вивчення керівництва з бойової роботи вогневих підрозділів артилерії

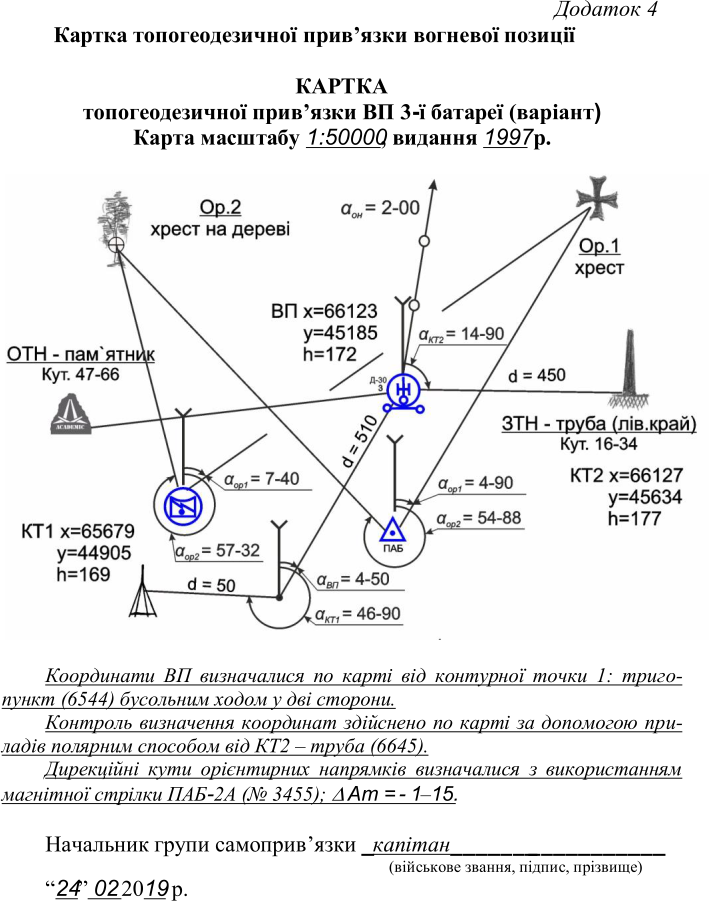

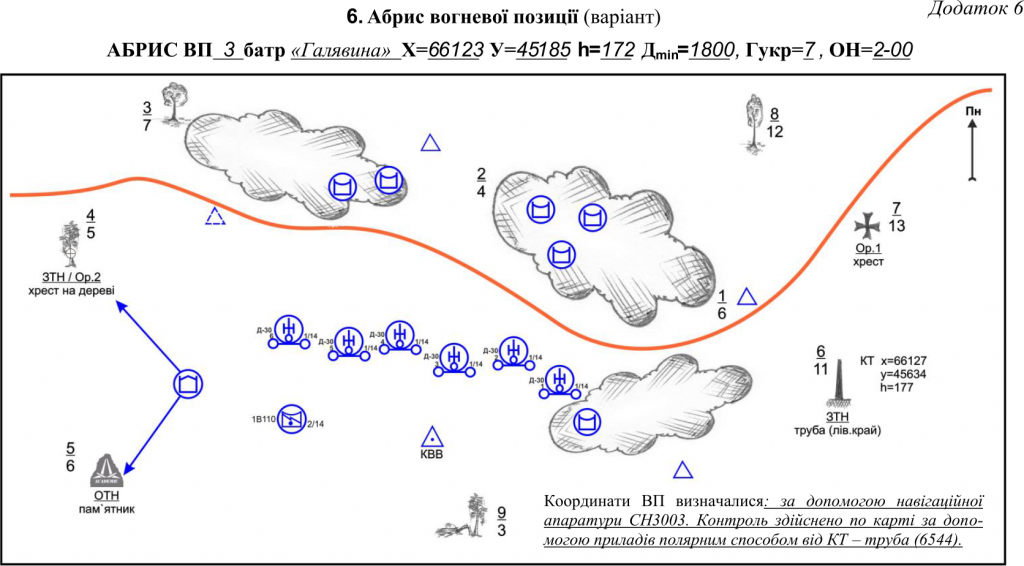

Найкращим варіантом є використання наперед визначених орієнтирів із відомими координатами та складання схеми орієнтирів. Про що поговоримо у наступних відео.
Керівництво з бойової роботи вогневих підрозділів артилерії
Флажок магнітної стрілки
Його треба завжди відводити обережними рухами. Фіксуючий болт не затискати у крайніх положеннях. Тільки так, щоб він стопорив/звільняв магнітну стрілку.
Силікагель

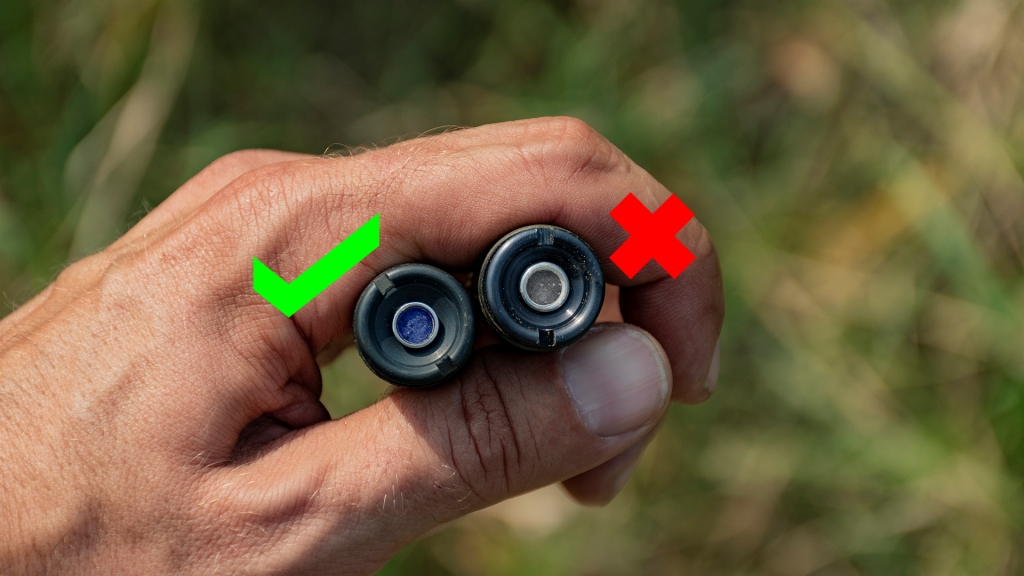

З боку об’єктива, у корпусі монокуляра бусолі, є патрон осушення, призначений для поглинання вологи усередині монокуляра. Патрон осушення заповнений вологопоглиначем, силікагелем, синього кольору. При виявленні через оглядове скло патрона осушення зміни кольору вологопоглинача до блідо-рожевого або бруднувато-білого патрон осушення необхідно замінити запасним.
Підсвітка
Зазвичай штатна підсвітка не працює або просто відсутня. Тому необхідно продумати варіанти. Можна використовувати ліхтарик, бажано не потужний, щоб не засліплювати себе, запальничка з ліхтариком добре підходить. Корисно заклеїти окуляр підсвітки червоним скотчем, щоб після червоного світла підсвітки ваш зір легше адаптувався до темряви. Або замовити комплекти підсвітки в українських виробників.
Також необхідно мати нічну точку наведення для бусолі, та підсвітку самої бусолі, для орієнтування батареї вночі.
- Маскування
Перископи
Не лінуйтесь облаштовувати якісні укриття, маскувати їх та використовувати перископи. Або штатний, або замовити українського виробництва.
Фарбування
Ще один із елементів маскування. Зараз чимало бійців навчились якісно фарбувати свою зброю та спорядження з метою маскування. Саму бусоль фарбувати не радимо, а от ящик і триногу — так. Особливо матовими фарбами, щоб уникнути блікування
Сітки
В умовах інтенсивної повітряної розвідки, маскувальних засобів замало не буває. Тому варто підібрати маскувальну сітку, яка відповідає характеру місцевості, носити її із собою та завжди використовувати. Дуже важливо розмити та замаскувати силует бусолі, триноги та перископа. Не лінуйтесь якісно обирати та облаштовувати позицію спостережного посту, використовувати маскувальні сітки та підручні засоби для цього.
Бленда
Для зменшення бліків від оптики та приладів спостереження використовуються різноманітні бленди та кришки. Найпростішу бленду можна виготовити власноруч із картону та коктейльних трубочок. Або використати спеціальну, для оптичних чи коліматорних прицілів.
Бусоль є важливим артилерійським пристроєм для орієнтування, спостереження, коригування. Її необхідно берегти та вчасно обслугувати, тренуватись працювати в різних умовах. Тоді, в поєднанні із сучасним програмним забезпечення, вона стане зручним і оперативним засобом вирішення завдань.
