RGW90 HH (MATADOR- AS, ASM L1A1) (відео)
RGW90 HH (MATADOR- AS, ASM L1A1)

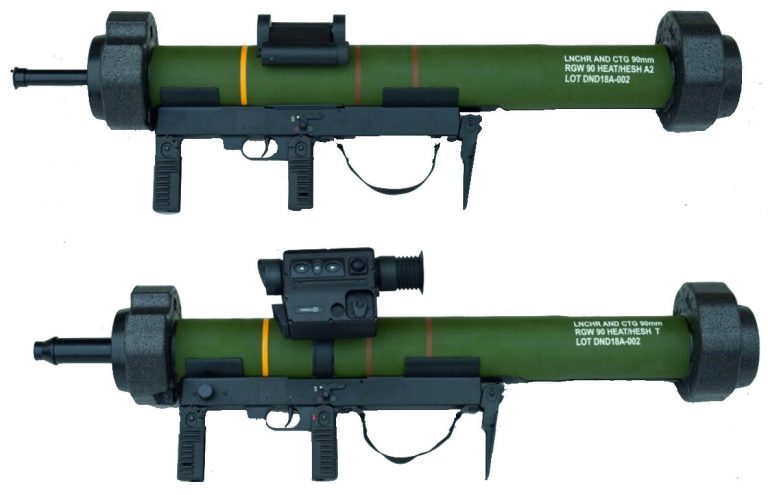

Реактивний гранатомет RGW-90 HH (вгорі) та RGW-90 HH-T з тандемною БЧ та електронним прицільним комплексом (внизу).
Гранатомет RGW-60

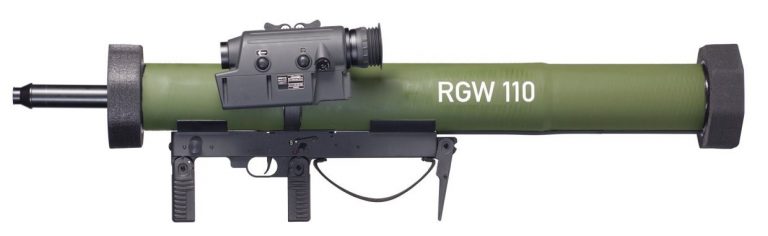

Гранатомет RGW-110 з тандемною протитанковою БЧ та прицільним комплексом Dynahawk ОГЛЯД СИСТЕМИ
HEAT
ПРОТИТАНКОВИЙ КУМУЛЯТИВНИЙ СНАРЯД (HIGH EXPLOSIVE ANTI TANK)
HESH
БРОНЕБІЙНО-ФУГАСНИЙ СНАРЯД (HIGH EXPLOSIVE SQUASH HEAD)

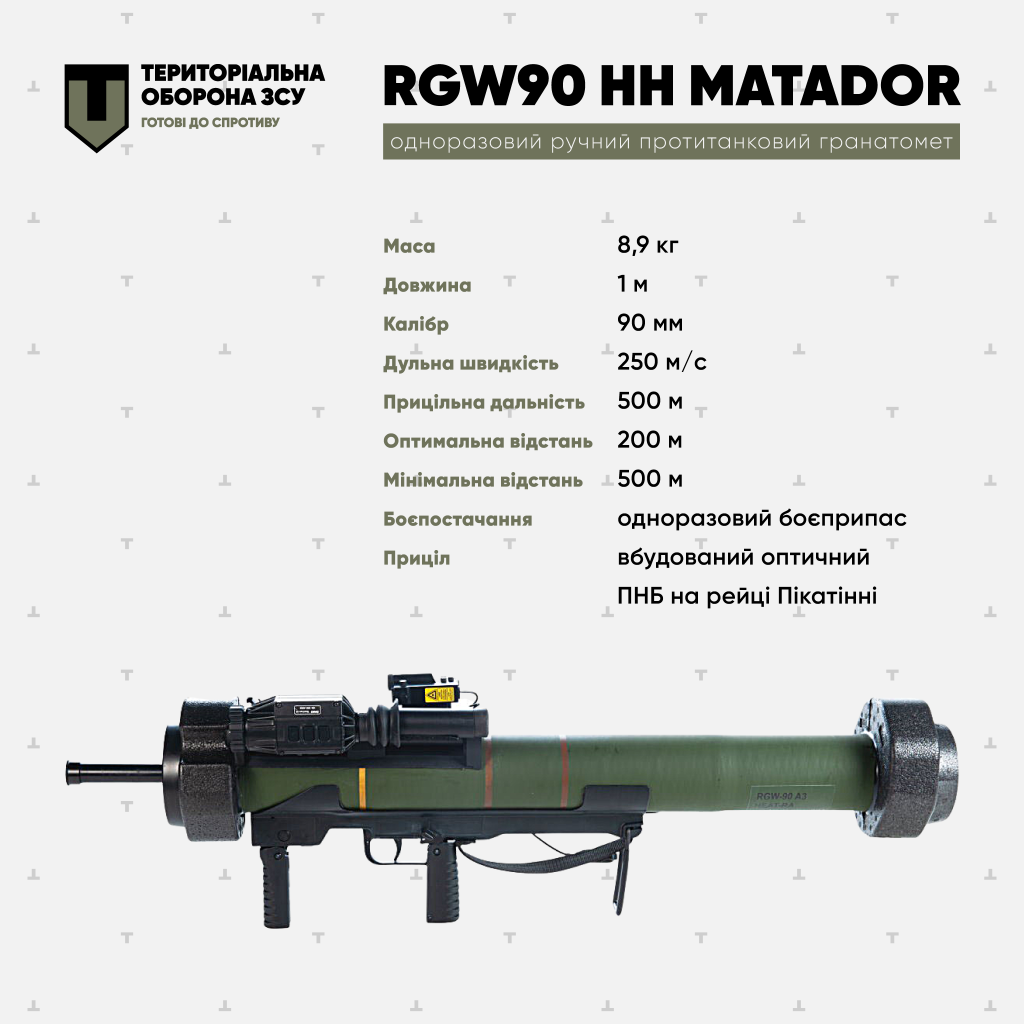

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
ПРИНЦИП ДІЇ
ПРИНЦИП ГАРМАТИ ДЕВІСА
КАЛІБР
90 мм
ДОВЖИНА (БРОНЕБІЙНО-ФУГАСНИЙ СНАРЯД/ТРАНСПОРТУВАННЯ)
0,96 м
ДОВЖИНА (ПРОТИТАНКОВИЙ КУМУЛЯТИВНИЙ СНАРЯД)
1,10 м
ЕФЕКТИВНА БОЙОВА ВІДСТАНЬ
500 м
ОПТИМАЛЬНА БОЙОВА ВІДСТАНЬ
200 м
ВІДСТАНЬ ПОЛЬОТУ БЕЗ ЗВЕДЕНОГО ПІДРИВНИКА
20 м
МІНІМАЛЬНА БОЙОВА ВІДСТАНЬ
20 м
ПОЧАТКОВА ШВИДКІСТЬ (+21 °C)
240 м/с
РОБОЧА ТЕМПЕРАТУРА
-40... +63 °C
МАКСИМАЛЬНА ДАЛЬНІСТЬ СТРІЛЬБИ/НЕБЕЗПЕЧНА ЗОНА
2500 м
ЗАХОДИ БЕЗПЕКИ

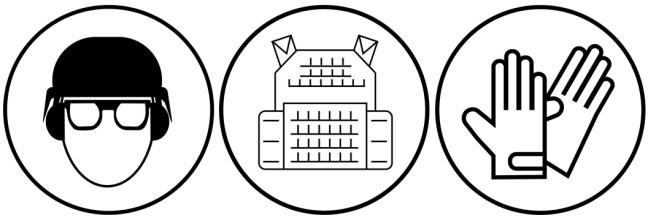

ЗАСОБИ ІНДИВІДУАЛЬНОГО ЗАХИСТУ
НОСИТИ:
— ЗАХИСТ ОЧЕЙ
— ЗАХИСТ ОРГАНІВ СЛУХУ
— КАСКА
— БРОНЕЖИЛЕТ
— РУКАВИЦІ
ОСНОВНІ ПРАВИЛА БЕЗПЕКИ
1. ПОВОДЬТЕСЯ З УСІЄЮ ВОГНЕПАЛЬНОЮ ЗБРОЄЮ ТАК, НІБИ ВОНА ЗАРЯДЖЕНА.
2. НЕ НАВОДЬТЕ ЗБРОЮ НА ТЕ, ЩО ВИ НЕ МАЄТЕ НАМІРУ ЗНИЩИТИ.
3. ДОПОКИ ВИ НЕ БУДЕТЕ ГОТОВІ СТРІЛЯТИ, ТРИМАЙТЕ ПАЛЕЦЬ ЗНЯТИМ ЗІ СПУСКОВОГО ГАЧКА.
4. БУДЬТЕ ВПЕВНЕНІ У ВАШІЙ ЦІЛІ, ЛІНІЇ ВОГНЮ Й ТОМУ, ЩО РОЗМІЩЕНО ЗА ЦІЛЛЮ.

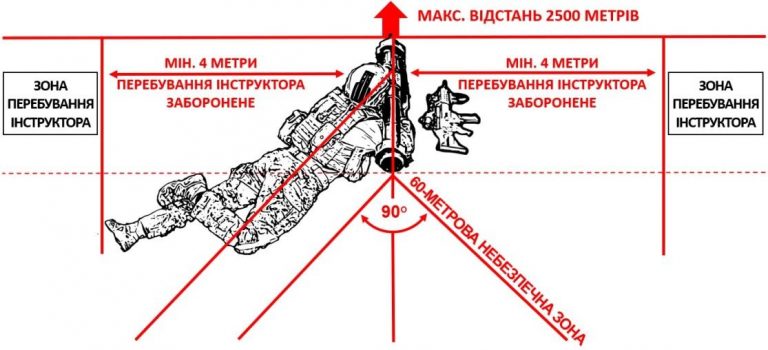

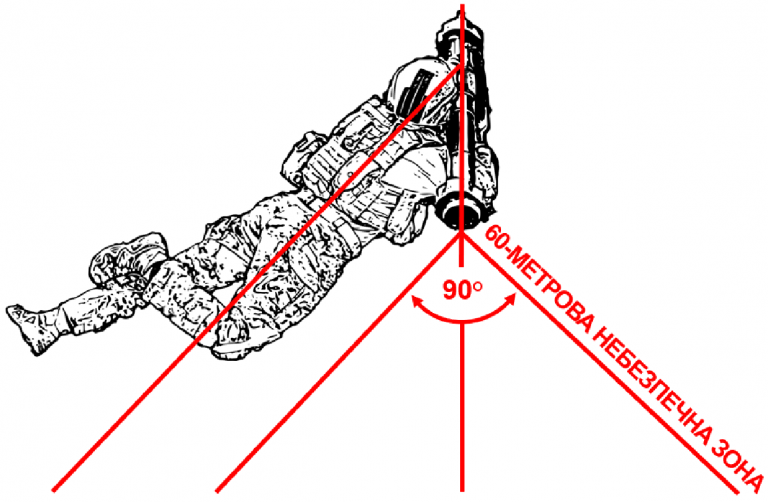

НЕБЕЗПЕЧНІ ЗОНИ

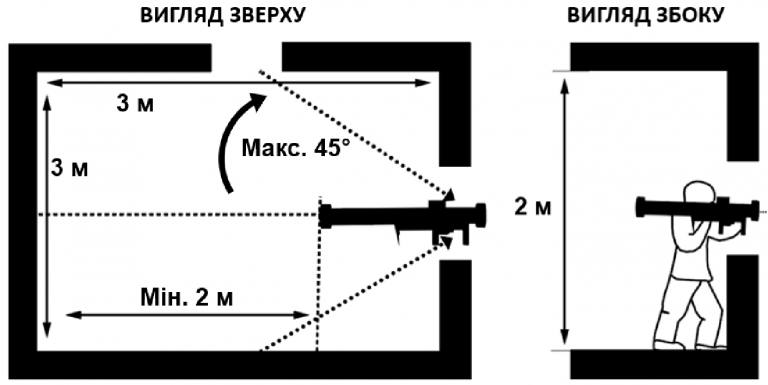

СТРІЛЬБА ІЗ ЗАКРИТОГО ПРИМІЩЕННЯ
МІНІМАЛЬНИЙ РОЗМІР ПРИМІЩЕННЯ: 3 м × 3 м × 2 м (9 м2 × 2 м ВИСОТИ = 18 м3) ПЕРЕДНІЙ КІНЕЦЬ МАЄ БУТИ ЗОВНІ ВІКНА!

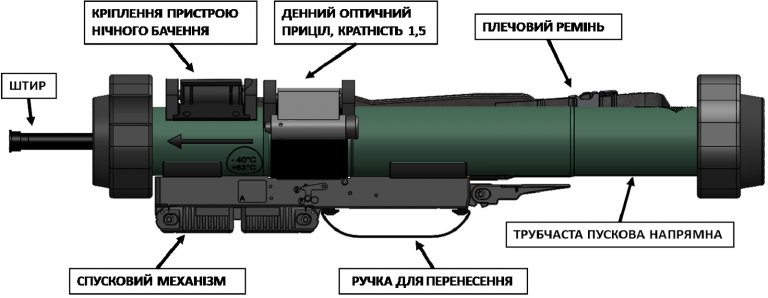

Підготовка до стрільби
огляд-

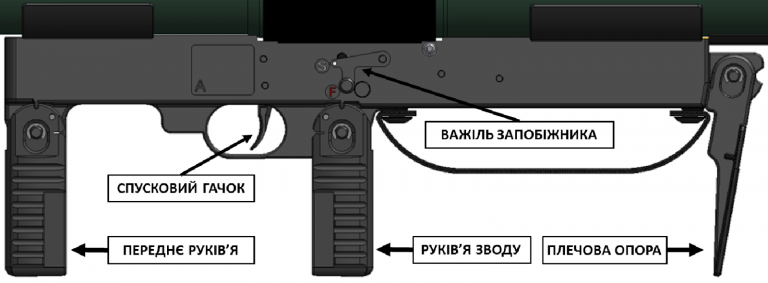

СПУСКОВИЙ МЕХАНІЗМ
Перевірити, чи справно функціонує переднє руків’я й плечова опора, чи не обірвана ручка для перенесення і чи надійно прикріплений спусковий механізм до трубчастої пускової напрямної
БОЙОВА ЧАСТИНА
Перевірити, чи справно функціонує штир. Пошкодження неприпустимі!
ПЕРЕДНІЙ ПРОТЕКТОР
Впевнитися, що передній протектор і передній кінець трубчастої напрямної неушкоджені
ЛІВИЙ БІК ТРУБЧАСТОЇ ПУСКОВОЇ НАПРЯМНОЇ
Трубчаста пускова напрямна без пошкоджень, тріщин, виїмок, дірок або опуклостей! Пошкодження неприпустимі!
ДЕННИЙ ОПТИЧНИЙ ПРИЦІЛ
Фіксується належним чином у відповідному місці й має чисті лінзи
ПРАВИЙ БІК ТРУБЧАСТОЇ ПУСКОВОЇ НАПРЯМНОЇ
Трубчаста пускова напрямна без пошкоджень, тріщин, виїмок, дірок або опуклостей! Пошкодження неприпустимі!
ЗАДНІЙ ПРОТЕКТОР
Упевнитися, що задній протектор неушкоджений
ПЛЕЧОВИЙ РЕМІНЬ
Приєднано до труби гранатомета й відрегульовано на потрібну довжину.
ПРИВЕДЕННЯ ГРАНАТОМЕТА RGW В ДІЮ
ВИБРАТИ РЕЖИМ БОЙОВОЇ ЧАСТИНИ

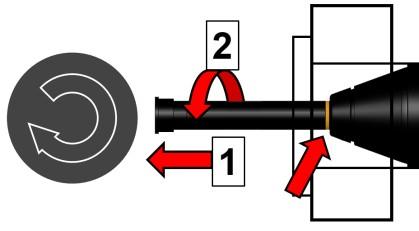

ШТИР НАЗОВНІ!
ВИТЯГТИ Й ЗАГВИНТИТИ ДО УПОРУ, ПОКИ ЖОВТЕ КІЛЬЦЕ НЕ БУДЕ ВИДНО ПОВНІСТЮ

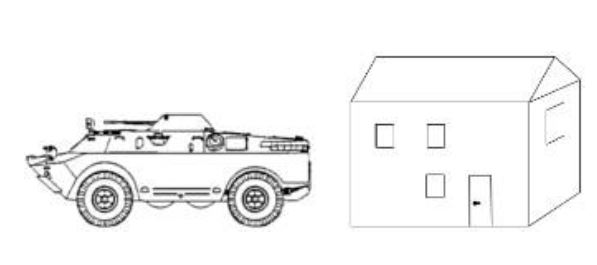

БРОНЕБІЙНО-ФУГАСНИЙ РЕЖИМ (HESH) ЛЕГКІ БРОНЬОВАНІ МАШИНИ, БУДІВЛІ
ЗАЛИШИТИ ШТИР ВСЕРЕДИНІ!
(РЕЖИМ ЗА ЗАМОВЧУВАННЯМ)
ВІДВЕРНУТИ ПЕРЕДНЄ РУКІВ’Я
ВІДВЕРНУТИ ПЛЕЧОВУ ОПОРУ
ВІДВЕРНУТИ ДЕННИЙ ОПТИЧНИЙ ПРИЦІЛ
ВЗЯТИ ГРАНАТОМЕТ RGW НА ПЛЕЧЕ
ВІДВЕРНУТИ РУКІВ’Я ЗВОДУ
ЗВЕСТИ ГРАНАТОМЕТ RGW!
ПРИЦІЛИТИСЯ
ВІДСТАНЬ МІЖ ЛІНЗОЮ Й ОКОМ 3 см
ЗНЯТИ ГРАНАТОМЕТ RGW ІЗ ЗАПОБІЖНИКА
ПЕРЕМІСТИТИ ЗАПОБІЖНИК У ПОЛОЖЕННЯ «F» (ВОГОНЬ)
ПОСТРІЛ
ВИГУКНУТИ: «УВАГА — ВОГОНЬ RGW!»
НАТИСНУТИ НА ГАЧОК
ДІЇ В РАЗІ ОСІЧКИ
ЯКЩО ПОСТРІЛ ІЗ ГРАНАТОМЕТА НЕ ВІДБУВСЯ:
1 ПОВІДОМИТИ «ОСІЧКА — ОСІЧКА — ОСІЧКА!» — ДОСТАТНЬО ГОЛОСНО, ЩОБ БУЛО ЧУТНО ДЛЯ СВОГО ОСОБОВОГО СКЛАДУ, ЯКИЙ ПЕРЕБУВАЄ ПОРЯД
2 ЗБЕРІГАТИ ОРИГІНАЛЬНУ КАРТИНУ ПРИЦІЛЮВАННЯ І ТРИМАТИ ГРАНАТОМЕТ RGW НАВЕДЕНИМ НА ЦІЛЬ УПРОДОВЖ 5 СЕКУНД
3 СКЛАСТИ РУКІВ’Я ЗВОДУ
4 ВІДВЕРНУТИ РУКІВ’Я ЗВОДУ
5 ПЕРЕВІРИТИ ЗОНУ ЗАСОПЛОВОГО ПОЛУМ’Я
6 ПРИЦІЛИТИСЯ
7 ПЕРЕВЕСТИ ЗАПОБІЖНИК У ПОЛОЖЕННЯ «F» (ВОГОНЬ)
8 НАТИСНУТИ НА ГАЧОК ЗНОВУ
ЯКЩО ПОСТРІЛ ІЗ ГРАНАТОМЕТА ВСЕ ЩЕ НЕ ВІДБУВСЯ:
1 ПОВІДОМИТИ «ОСІЧКА — ОСІЧКА — ОСІЧКА!» — ДОСТАТНЬО ГОЛОСНО, ЩОБ БУЛО ЧУТНО ДЛЯ СВОГО ОСОБОВОГО СКЛАДУ, ЯКИЙ ПЕРЕБУВАЄ ПОРЯД
2 ТРИМАТИ ГРАНАТОМЕТ RGW НАВЕДЕНИМ НА ЦІЛЬ УПРОДОВЖ ПОДАЛЬШИХ 3 ХВИЛИН
3 ТРИМАТИ ЗОНУ ЗАСОПЛОВОГО ПОЛУМ’Я ВІЛЬНОЮ
4 СКЛАСТИ РУКІВ’Я ЗВОДУ — ПЕРЕВЕСТИ ЗАПОБІЖНИК В ПОЛОЖЕННЯ «S» (БЕЗПЕЧНО)
5 ОПУСТИТИ ДЕННИЙ ОПТИЧНИЙ ПРИЦІЛ, СКЛАСТИ ПЕРЕДНЄ РУКІВ’Я І ПЛЕЧОВУ ОПОРУ
6 ПОКЛАСТИ ЗБРОЮ НА ЗЕМЛЮ В НАПРЯМКУ ЦІЛІ
7 ПОВІДОМИТИ САПЕРІВ І ПОЗНАЧИТИ ЗБРОЮ ВІДПОВІДНО ДО МІСЦЕВИХ СТАНДАРТІВ АРМІЇ
ПЕРЕВЕДЕННЯ В СТАН ДЛЯ ПЕРЕНЕСЕННЯ
1 СКЛАСТИ РУКІВ’Я ЗВОДУ — ПЕРЕВЕСТИ ЗАПОБІЖНИК НАЗАД В ПОЛОЖЕННЯ «S» (БЕЗПЕЧНО)
2 СКЛАСТИ ДЕННИЙ ОПТИЧНИЙ ПРИЦІЛ
3 ЗНЯТИ ГРАНАТОМЕТ RGW З ПЛЕЧА
4 СКЛАСТИ ПЛЕЧОВУ ОПОРУ
5 СКЛАСТИ ПЕРЕДНЄ РУКІВ’Я
6 ПЕРЕВЕСТИ БОЙОВУ ЧАСТИНУ В БРОНЕБІЙНО-ФУГАСНИЙ РЕЖИМ (РЕЖИМ ЗА ЗАМОВЧУВАННЯМ)
УВАГА
УРАЖЕННЯ ЦІЛІ

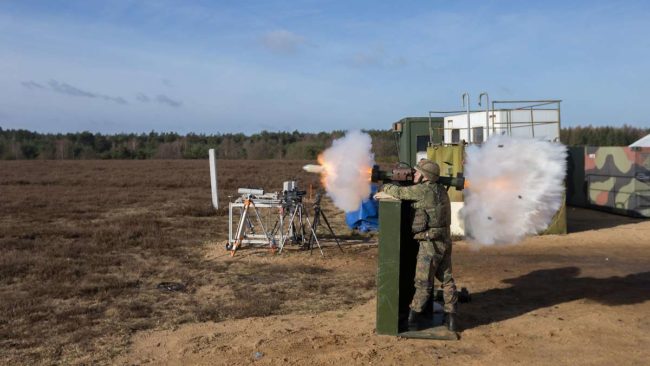

ДІЯ ЗАПУСКУ СНАРЯДУ ЗА ПРИНЦИПОМ ГАРМАТИ ДЕВІСА

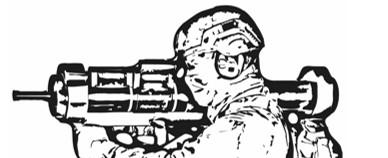

ПОЛОЖЕННЯ

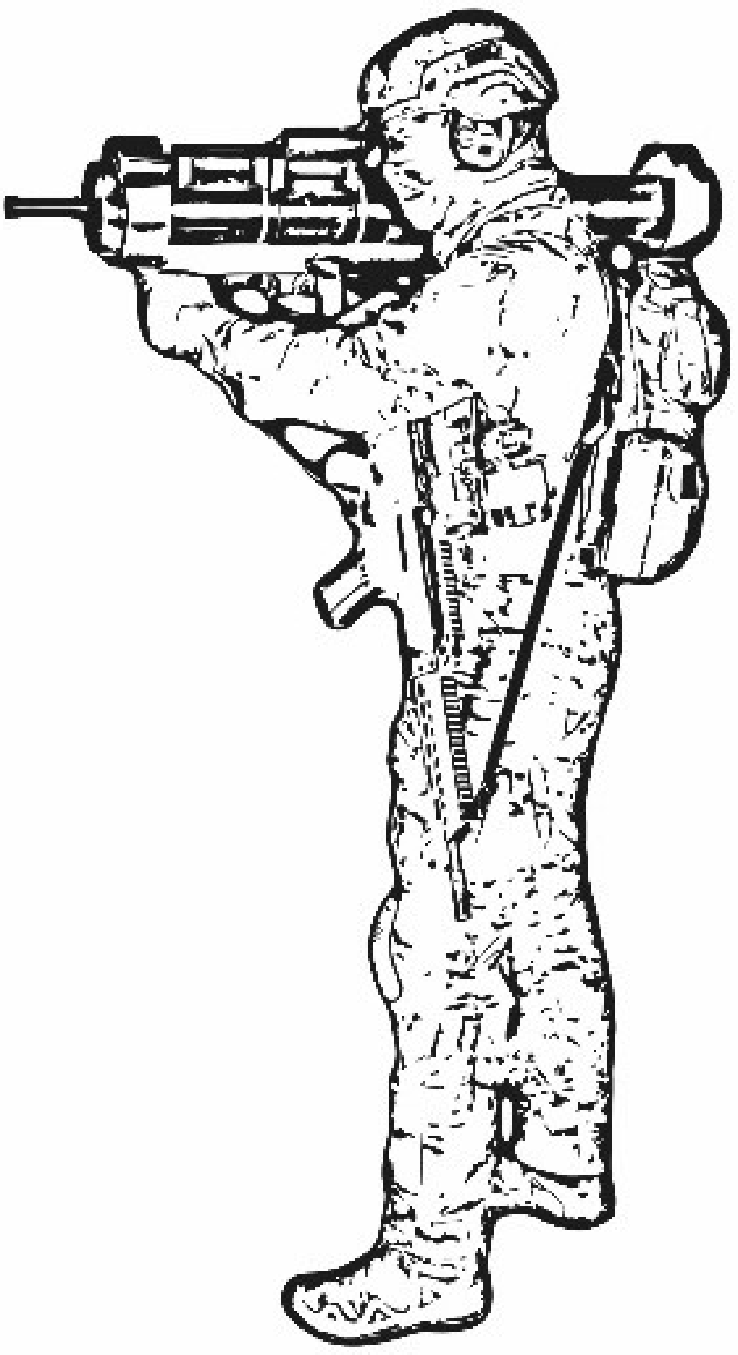

СТОЯЧИ

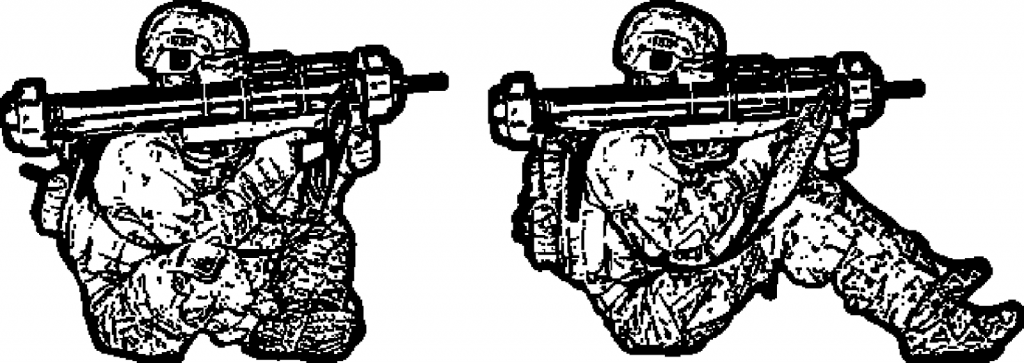

НАВКОЛІШКИ
сидячи
ЛЕЖАЧИ

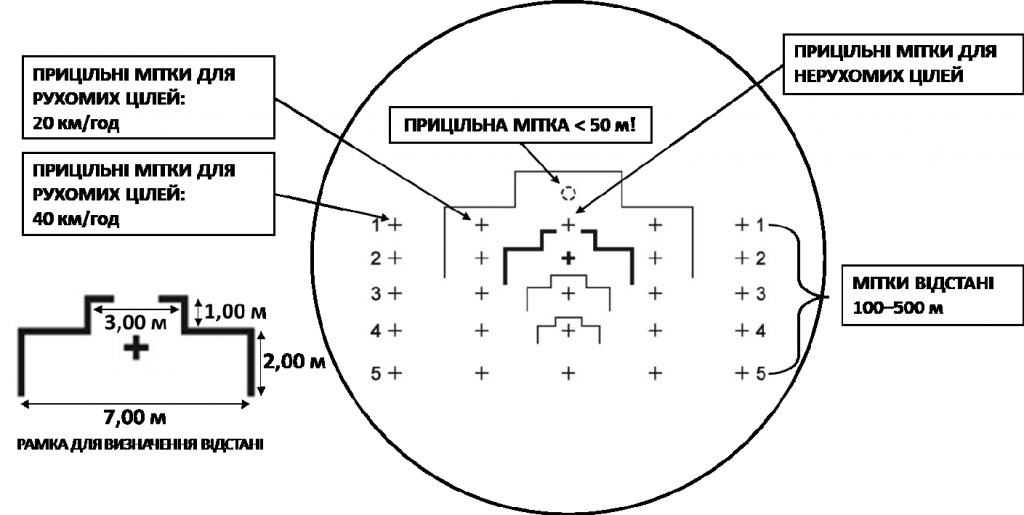

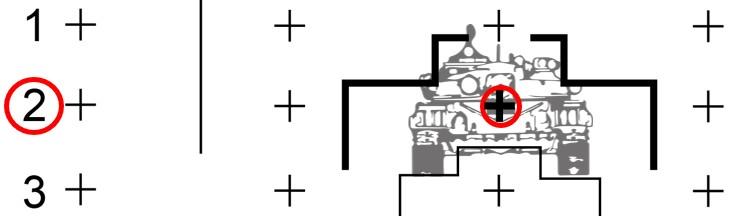

ПРИЦІЛЬНА СІТКА

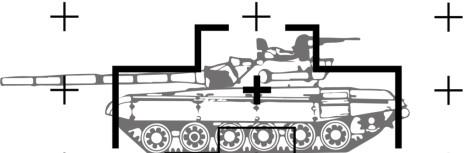

РОЗТАШУВАТИ ТАНК В РАМЦІ ДЛЯ ВИЗНАЧЕННЯ ВІДСТАНІ Й ОБРАТИ ПРАВИЛЬНУ ПРИЦІЛЬНУ МІТКУ!

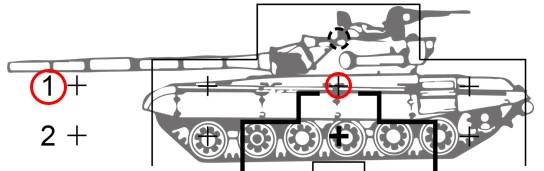

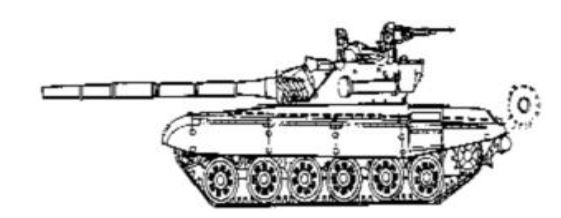

НЕРУХОМИЙ Т-72:
ДОВЖИНА 6,90 м, ШИРИНА 3,60 м,
ВИСОТА 2,20 м, ВІДСТАНЬ 100 м

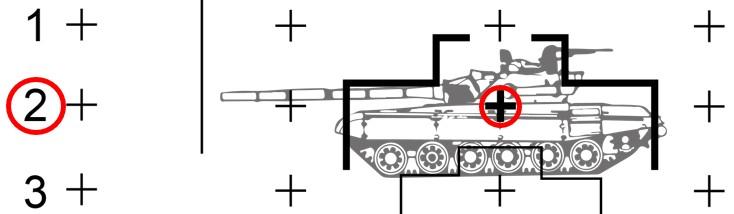

НЕРУХОМИЙ Т-72:
ДОВЖИНА 6,90 м, ШИРИНА 3,60 м,
ВИСОТА 2,20 м, ВІДСТАНЬ 200 м

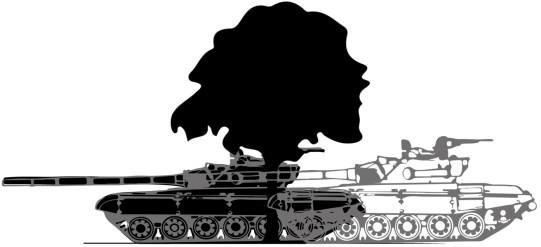

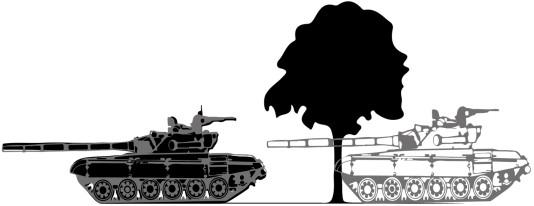

ВИЗНАЧЕННЯ ШВИДКОСТІ РУХУ ЦІЛІ

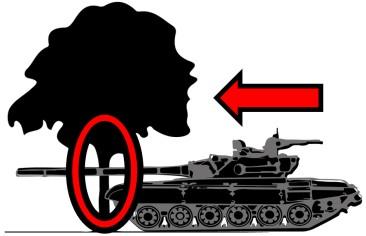

ВИКОРИСТОВУВАТИ ВИХІДНУ ТОЧКУ (ДЕРЕВО/БУДИНОК) І ВІДРАХУВАТИ 1 СЕКУНДУ, КОЛИ ПЕРЕДНЯ ЧАСТИНА ЦІЛІ ПРОЇДЕ ЦЮ ТОЧКУ:
РУХОМИЙ Т-72: ВІДСТАНЬ 200 м, 20 км/год, СПРАВА НАЛІВО
МАКС. ДОВЖИНИ
1 ТАНКА = ПРИБЛ.20 КМ/ГОД
ПОЧАТИ ВІДЛІК 1 СЕКУНДИ
БІЛЬШУ ЗА ДОВЖИНУ
1 ТАНКА = ПРИБЛ. 40 КМ/ГОД
