ГРАНАТОМЕТ РПГ-7
загальний вигляд та технічні характеристики

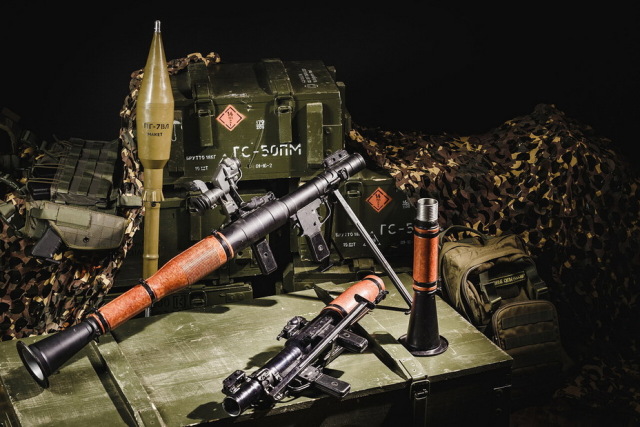

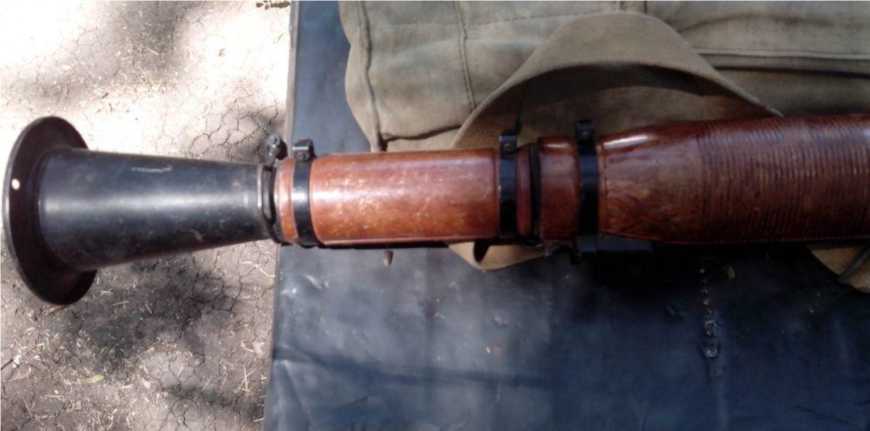

40-мм ручний протитанковий гранатомет РПГ-7 — ручний протитанковий гранатомет радянського виробництва, призначений для боротьби з танками, самохідно-артилерійськими установками й іншими броньованими засобами противника. Крім того, він може бути використаний для знищення живої сили противника, що перебуває в легких укриттях, а також у спорудженнях міського типу.
1.Труба; 2. Раструб ; 3. Основна мушка; 4. Прицільна планка; 5. Спусковий крючок; 6. Курок; 7.Ударник;8.Ручка ударно-
спускового механізму; 9. Ручка ствола; 10. Планка для
кріплення оптичного прицілу; 11. Накладки;

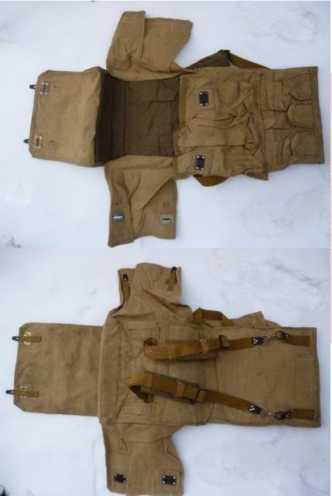

Сумка(парплет) для переноски пострілів до гранатомету
Сумки:
для двох гранат
для трьох гранат
- Гніздо для гранати
- Гніздо для пеналів
- Гніздо для шомпола
- Карман для запасних частин

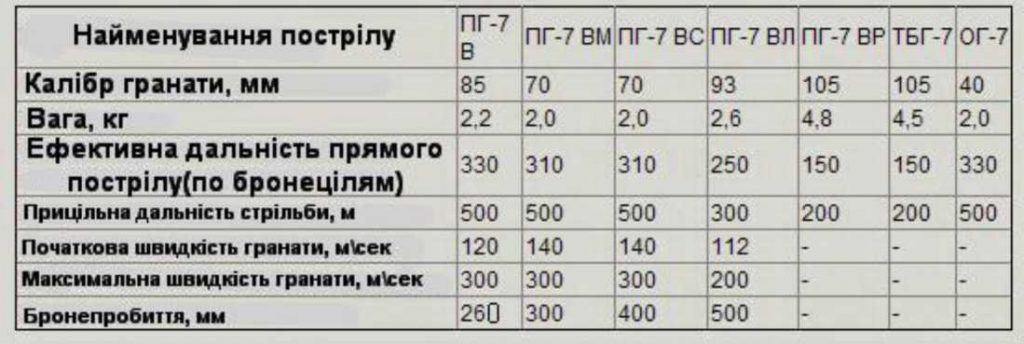

ПОСТРІЛИ
види пострілів для гранатомета
- ПГ-7В (85mm, 2,25 kg)
- ПГ-7ВМ (70mm, 1,98 kg)
- ПГ-7ВЛ (93mm, 2,6 kg)
- ПГ-7ВР (тандем)(105mm, 4,5 kg)
- ТБГ-7 (термобар.)(105mm, 4,5 kg)
- ОГ-7В (40mm, 1,76 kg)
МЕХАНІЧНИЙ ТА ОПТИЧНИЙ (ПГО-7В) ПРИЦІЛИ
характеристики та правила прицілювання
Механічний (відкритий) приціл
Прицільна планка має шкалу та віконце з поділками. Цифри шкали показують дальність стрільби в сотих метрах( 200, 300,
400, 500).
Для захисту мушки та прицільної планки вони поміщені в спеціальний кожух. При переності гранатомету мушка та планка опущені та сховані в кожухах.
Сама мушка складається з двох мушок : основної та додаткової.

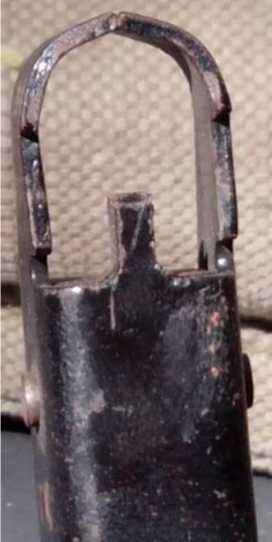

Додаткова мушка показана на фото ліворуч. Вона приміняється коли температура при стрільбі вище 00 (про що свідчить знак «+» на ній ). Додаткова мушка кріпиться на основній мушці вгорі та в піднятому стані піднімається над основною на лічені міліметри. Якщо температура при стрільбі менше 00 , то приміняється основна мушка – на фото праворуч.

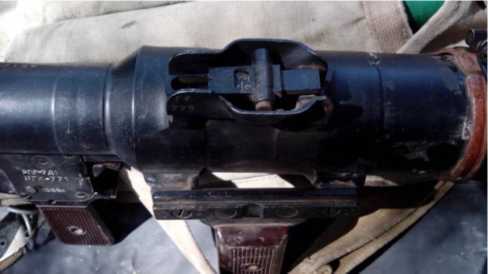

На фото видно, що прицільна планка встановлена на позначці «3». Це відповідає стрільбі на відстань 300 м.
1.Налобник; 2.Наглазник; 3.Кронштейн для кріплення приціла на гранатометі; 4.Тумблер вмикання та вимикання освітлення прицільної сітки; 5.Лампа освітлення сітки; 6. Механізм вивірки; 7.Маховик механізму температурних поправок.

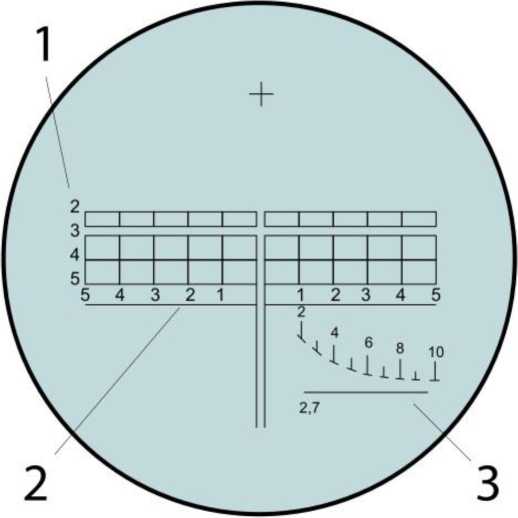

На рисунку показаний вид поля зору прицілу.
Сітка прицілу має :
1. Шкала кутів прицілювання. Цифри з «2» по «5» відповідають відстані в сотих відповідно від 200 до 500 м.
2. Шкала бокових поправок на вітер.
3. Далекомірна шкала
Хрестик вгорі – це вивір очна марка.
Цифра 2,7 на прицілі під суцільною горизонтальною лінією означає середню висоту танку 2,7 м.
Як прицілюватися за допомогою оптичного прицілу?
Спочатку визначаємо відстань до цілі за допомогою далекомірної шкали. Для цього нам необхідно бачити силует танку на всю його висоту. Низ танку (де гусениці торкаються грунта) суміщаєм з суцільною тонкою горизонтальною лінією(1). Верхів’я танку буде торкатися до похилої параболи в
певній точці(2), в данному випадку це цифра «4» — значить до танка 400 м.
Визначившись з відстанню до танку, на шкалі кутів прицілювання вибираємо відповідну цифру в залежності від
відстані(4). Величина «3» помічена двома горизонтальними лініями – це постійний кут прицілювання що відповідає 300 м , тому для зручності він показаний саме двома суцільними лініями. Якщо використовуються поправки(на вітер), то вибілювання ведеться також і по шкалі бокових поправок(3). Якщо ні, то лінії шкали кутів прицілювання сувміщаємо з подвійною вертикальною лінією. Це і буде точка вибілювання.
Так як граната має само ліквідатор і, у разі не влучання її в ціль , вона вибухає. Тому за допомогою шкали бокових поправок також зручно дивитися на скільки поділок від цілі розривається граната.
Якщо ціль має висоту, меншу (більшу) 2,7 м, то необхідно з відстані, визначеній за шкалою, відняти (додати) поправку, що дорівнює добутку числа десятих метра різниці у висоті цілі на
постійне число 4 і на цифру шкали, розташовану над ціллю.
Приклад.
Визначити відстань до важкого танка противника, що має висоту 3,2 м, якщо танк своєю верхньою частиною торкається пунктирною лінії далекомірної шкали зі штрихом, позначеним цифрою 6.
Рішення. Різниця у висоті цілі дорівнює 0,5 м, або 5 десятих метра (3,2 м – 2,7 м); поправка дорівнює 120 м (5 десятих метра Х4Х6); відстань до цілі дорівнює 720 м (600 м + 120 м) або округлено 700 м. Наближено поправка до вимірюваною за шкалою відстані до цілі приймається рівною: якщо висота цілі відрізняється від 2,7 м і не більше ніж на 0,3 м – 50 м, а більше 0,3 м – 100 м.
Відхилення температури повітря від табличної (15°С) викликає зміну дальності польоту гранати, збільшуючи її при стрільбі в літніх умовах і зменшуючи взимку; тому необхідно при температурі повітря вище нуля маховичок температурної поправки встановлювати на знак « + », а при температурі повітря нижче нуля встановлювати на знак «–».
Зустрічний вітер зменшує, а супутній збільшує дальність польоту гранати. При цьому слабкий і помірний вітер істотного впливу на політ гранати не надає і поправки на такий вітер не вводяться.
При сильному зустрічному вітрі прицілюватися у верхній край цілі, а при сильному попутному – у нижній.
Бічний вітер чинить значний вплив на політ гранати, відхиляючи її в бік, звідки віє вітер; наприклад, при вітрі справа граната відхиляється вправо, а при вітрі зліва – вліво. Таке явище пояснюється тим, що боковий вітер, діючи на стабілізатор гранати, повертає її головну частину на вітер і під дією реактивної сили, спрямованої вздовж осі, граната відхиляється від площини
стрільби в той бік, звідки дме вітер .
Під час стрільби при бічному вітрі необхідно враховувати поправку на бічний вітер, вибираючи поділки шкали бокових поправок в тій частині сітки, звідки дме вітер, чи виносячи точку прицілювання в той бік, куди дме вітер.
СТРІЛЬБА С ГРАНАТОМЕТА
правила стрільби с гранатомета
1-спусковий гачок ; 2 – запобіжник ; 3 – курок ; 4 – ударник ; 5 – мушка (опущена) ; 6 – прицільна планка (опущена)
Приєднання порохового заряду до гранати:
Пороховий (вишибний) заряд являє собою картонний тубус в середині котрого знаходиться хвостовик зі стабілізуючими перами та мішечки з порохом. З цим зарядом слід поводитися обережно та не піддавати зовнішнім впливам (волозі) та
механічних пошкодженням.

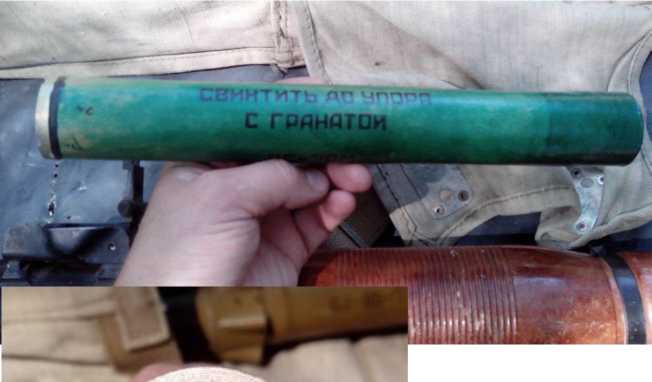

На кожному заряді знаходиться напис (дивись рисунок).

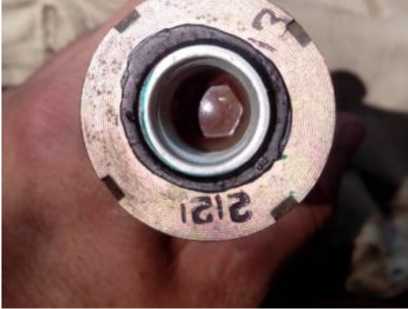

На торцевій частині заряду знаходиться внутрішня різьба,
якою необхідно з’єднати заряд з гранатою. Взявши гранату в
ліву руку, а пороховий заряд в праву, прикручуємо його до
гранати до упору.

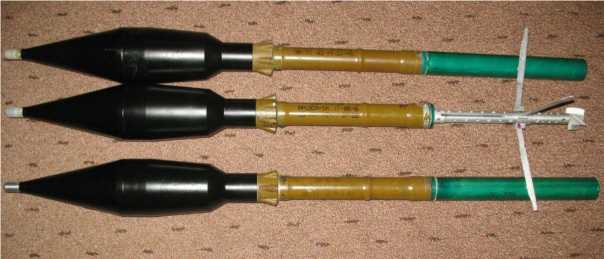

На фото показані інертні (без вибухівки) постріли у зборі з пороховим зарядом .
Діі перед заряджанням гранати в ствол гранатомета
Крок 1 : постановка ударно-спускового механізму на запобіжник

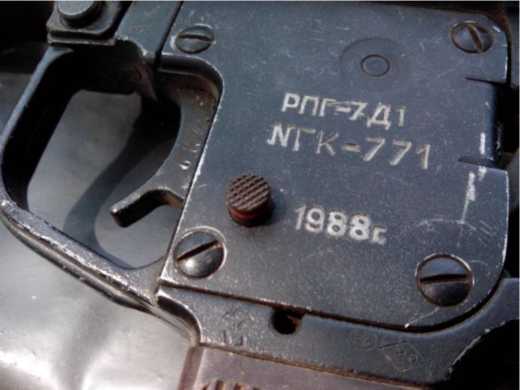

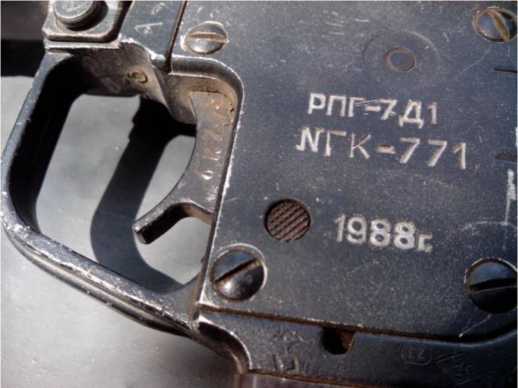

Якщо ударно-спусковий механізм гранатомета знятий з запобіжника (на фото):
— Кнопка виступає з лівої частини ударно-спускового механізма;
— навколо кнопки по колу видно фарбу червоного кольору.
Для того щоб поставити на запобіжник необхідно великим пальцем будь-якої руки натиснути кнопку до упору.

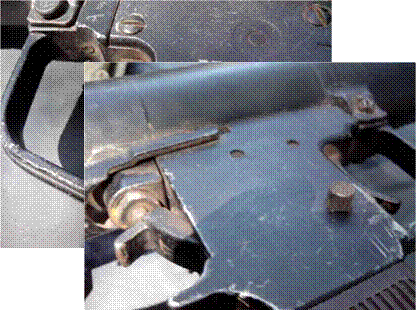

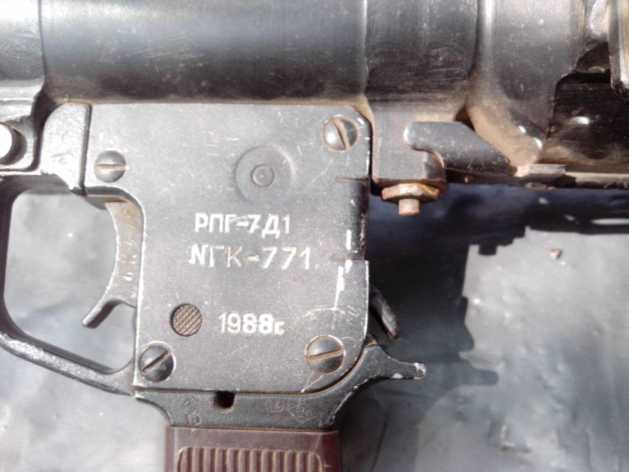

На фото показаний ударно-спусковий механізм, поставлений на запобіжник. Видно що з його лівої сторони запобіжник повністю втоплений.
На фото праворуч показана права сторона ударно-спускового механізму коли він на запобіжнику – про це свідчить виступаюча кнопка з правої сторони. Щоб зняти з запобіжника достатньо натиснути на кнопку до упору.
Крок 2 : взведення курка коли ударно-спусковий механізм на запобіжник

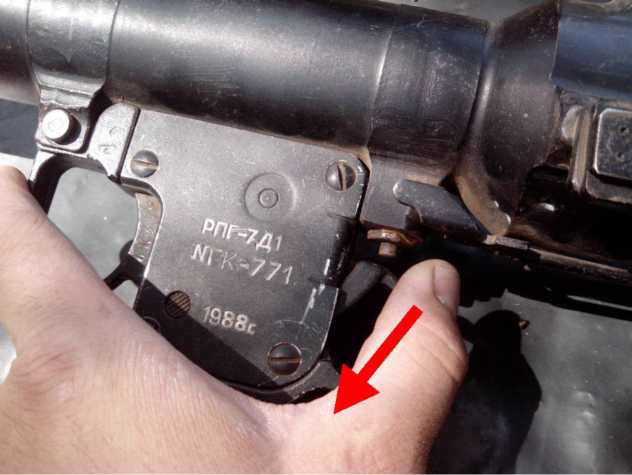

При поставленому запобіжнику, великим пальцем стріляючої руки відводимо курок ударно-спускового механізму до низу у крайнє положення.
На фото показано відведений до низу курок при поставленому на запобіжник ударно-спусковому механізмі.
Крок 3 : заряджання гранати у ствол гранатомета
Заряджання проводиться тільки при поставленому на запобіжник ударно-спусковому механізму не залежно від того взведений курок чи ні !!!

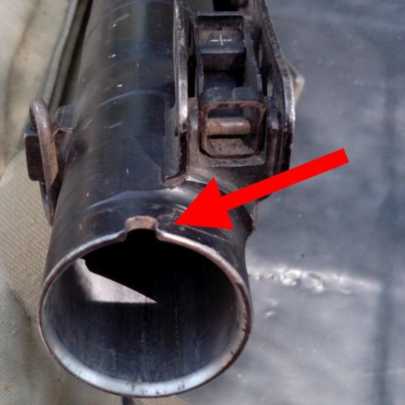

На трубі ствола гранатомета вгорі є спеціальний виріз. В
цей виріз повинен потрапити спеціальний гвинтик, що
закріплений на гранаті.
Спеціальний гвинтик на гранаті.
Заряджена граната – гвинт знаходиться в прорізі ствола. Це означає про те, що капсуль-спалахувач гранати розташується
в трубі як раз навпроти ударника ударно-спускового механізму.
Крок 4 : постріл
Після заряджання, вибілювання та зняття запобіжника, натискаємо на спусковий гачок ударно-спускового механізму.
Курок наносить удар по ударнику. А той, в свою чергу, по капсулю-спалахувачу гранати.
ПРИНЦИП ДІЇ ГРАНАТОМЕТА
що відбувається у момент пострілу
При пострілі з гранатомета від удари ударника спрацьовує капсуль-запальник і підпалює пороховий заряд. Гази, зо виникають при згорянні порохового заряду, запалюють трасер, надають гранаті за допомогою турбінки обертовий рух і викидують гранату з канала ствола гранатомета, надаючи їх початкової швидкості 120-140 м\с.
Після вильоту гранати з каналу ствола розкриваються пір’я стабілізатори, відбувається взведення підривача і на відстані, котра забезпечує безпеку стрілка, спалахує пороховий заряд реактивного двигуна. Швидкість гранати збільшується до 300 м\с. При зустрічі гранати з ціллю спрацьовує підривач, а потім і розривний заряд. Після 4-6 с польоту, якщо граната не зустріла цілі аба
відбудеться відмова двигуна, спрацьовує само ліквідатор.
Стрільба з гранатомета не має віддачі. Це відбувається викидом порохових газів назад через сопло і раструб ствола. Виникаюча при цьому реактивна тяга направлена вперед по вісі гранати, урівноважуючи при цьому силу віддачі.
ЗАБОРОНЯЄТЬСЯ :

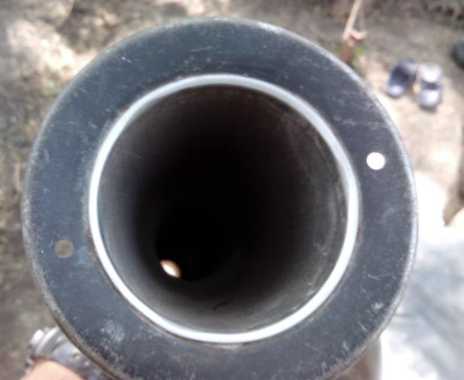

— Впирати казенну частину ствола без надітого на нього чохла у будь-яку поверхню;
— вести вогонь з гранатомета, ствол котрого забруднений;
— залишати після стрільби курок на бойовому взводі;
— брати нерозірвавші гранати до рук.

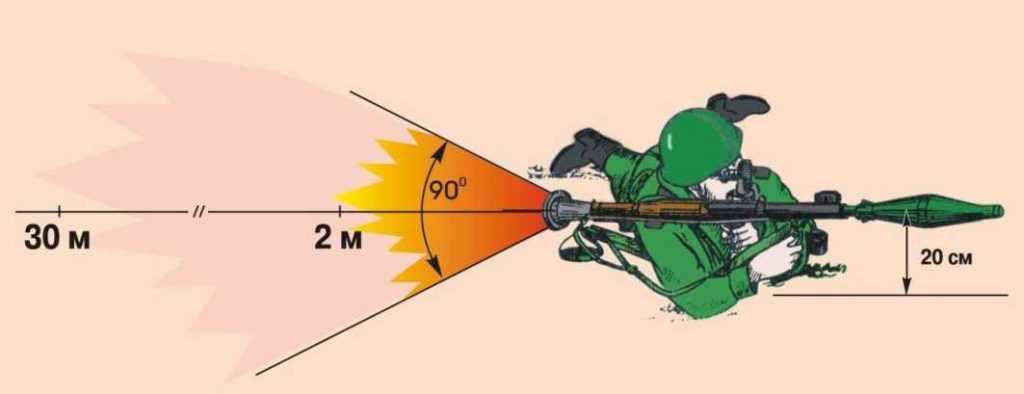

ПОЛОЖЕННЯ ПРИ СТРІЛЬБІ
положення тіла при стрільбі
В напрямку стрільби не повинно бути ні яких предметів, за які може зачепитися граната. При стрільбі лежачи гранатометник знаходиться так, щоб унеможливити враження себе пороховими газами, що вириваються назад через сопло і раструб ствола.
Між каженною частиною ствола позаду та будь-якою перепоною (стіною, стінкою окопу, тощо) повинна бути
відстань не менше 2 м.
