Система тестування і тренування ар-22 для гранатомета MK19 40-мм
Система тестування і тренування ар-22 для гранатомета MK19 40-мм
РОЗДІЛ 1
Загальна інформація.
Система тестування і тренування AR-22 (TTS) для гранатомету Mk19 дозволяє автоматично стріляти з Mk19 під час навчань, до розгортання або експлуатації, або після технічного обслуговування. Він працює зі стандартними холостими патронами 7,62 мм М82.
Опис.
AR-22 складається з комплекту, який включає в себе втулку ствола, хомут з прикріпленим відсікачем патронів, 32 стрічковими тримачами патронів для холостих M82, і відповідні ручні інструменти, необхідні для обслуговування комплекту.
Характеристики безпеки:
Втулка ствола AR-22 призначена для безпечного захоплення кулі з патрона, завантаженого у тримач патрона.
ПОПЕРЕДЖЕННЯ:
Для AR-22 використовуйте лише холості патрони M82.
Вистріл будь-якого іншого патрона пошкодить AR-22 і може пошкодити також і гранатомет Mk19.
Область застосування: цей посібник охоплює встановлення, використання та обслуговування AR-22.
Форми та записи технічного обслуговування: немає.
Знищення матеріалів для запобігання використання ворогом: не застосовується.
Радіаційні, біологічні та хімічні засоби: Не застосовується.
Патент: AR-22 захищений патентом США 5,438-907.
РОЗДІЛ 2
Інструкція з експлуатації
Виконайте перевірку роботи:
A. Переконайтеся, що запобіжник встановлений у положення «S», що підтверджує, що зброя знаходиться в безпечному стані.
B. Огляньте Mk19. Відкрийте верхню кришку та огляньте лоток подачі, поверхню затвора і патронник. Переконайтеся, що в зброї немає бойових патронів.
C. Переведіть засув для подачі боєприпасів вліво, переконавшись, що важіль додаткового приводу зафіксований під штифтом ковзання подачі.
D. Закрийте та зафіксуйте верхню кришку.
E. Зарядіть гранатомет і поверніть ручки зарядки у переднє та верхнє положення.
F. Перевірте роботу запобіжника.
1. Перемістіть перемикач запобіжника у положення «S» (безпечно).
2. Натисніть на спусковий гачок. Затвор не повинен рухатись вперед.
3. Перемістіть перемикач запобіжника у положення «F» (стрільба).
4. Натисніть на спусковий гачок. Затвор повинен з силою висунутися вперед.
G. З висунутим вперед затвором відкрийте верхню кришку і:
1. Перевірте внутрішню частину ствольної коробки на предмет наявності зношених, пошкоджених, забруднених або неналежно змащених деталей.
2. Переміщайте важіль додаткового приводу вперед і назад, щоб переконатися, що він рухається вільно.
3. Натисніть на защіпки подачі, щоб перевірити тиск пружини.
ПРИМІТКА.
Якщо недоліки виявлені та виправлені, Mk19 працює. Якщо їх не можна виправити, Mk19 непридатний до експлуатації.
Установка AR-22:
A. Переконайтеся, що перемикач запобіжника встановлений у положення «S», що підтверджує, що зброя знаходиться в безпечному стані.
B. Очистіть і змастіть отвір.

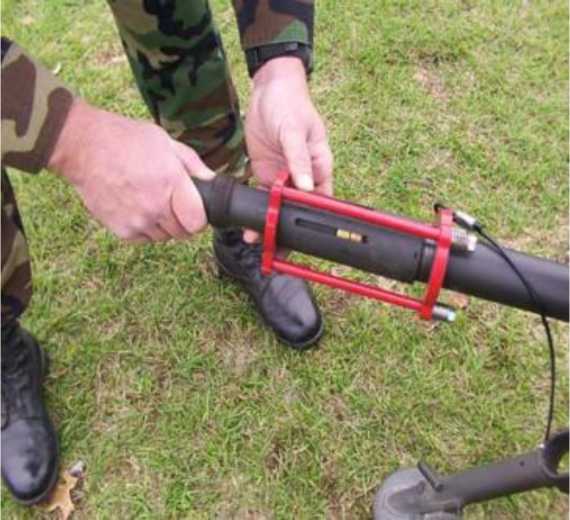

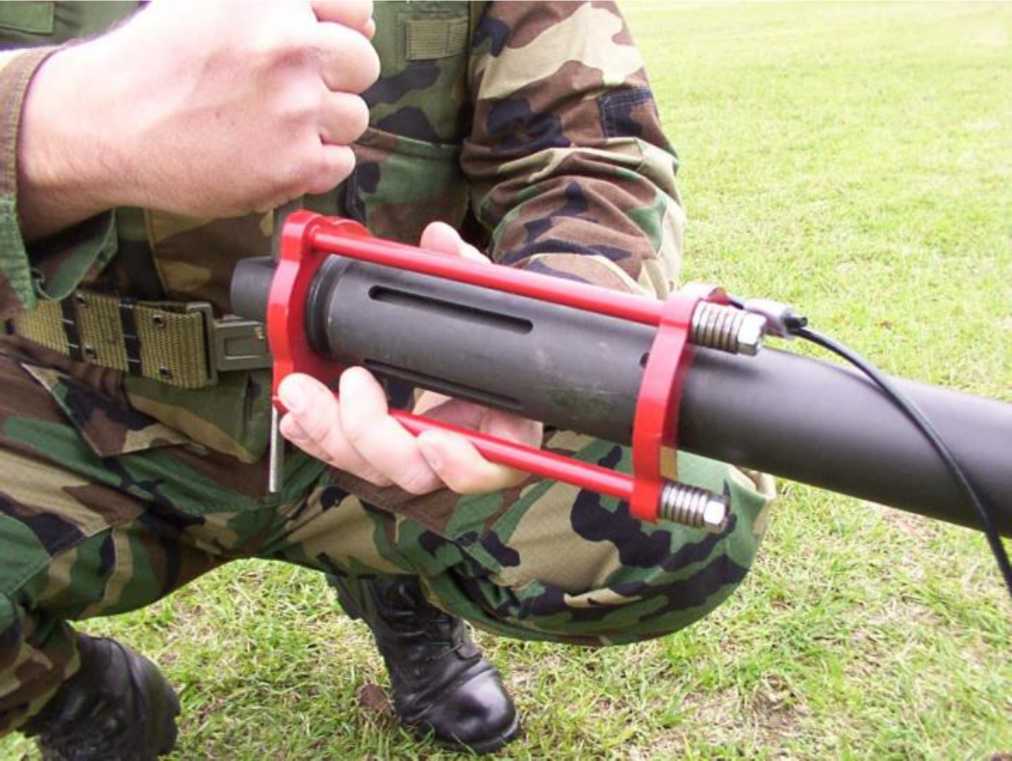

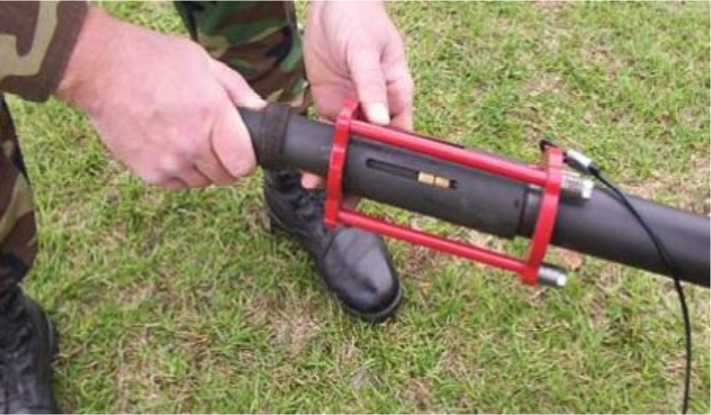

C. Встановіть червоний хомут AR-22 на полум’ягасник. Його неможливо змонтувати неправильно. Візьміться за обидва кінці втулки ствола і переконайтеся, що вся збірка є щільно зібраною. Вставте втулку ствола AR-22 у ствол Mk19. Її неможливо вставити неправильно. Вкрутіть втулку ствола в хомут на 1/8 обороту після того, як шайбоподібні пружини між хомутом і 3 гайками почнуть стискатися. НЕ ПОТРІБНО ПЕРЕТИСКАТИ.

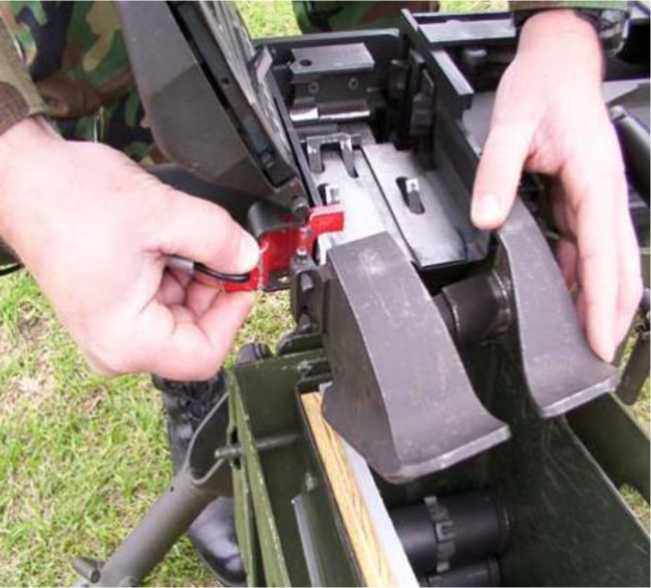

D. Затисніть передні фіксатори лотка подачі Mk19 і поверніть передню частину назовні. Вставте відсікач набоїв (червоний елемент, прикріплений до хомуту за допомогою троса) в точці кріплення передніх фіксаторів подачі. Кабель може бути намотаний на ствол для усунення провисання.
Складання та завантаження патронних ременів AR-22:
ПРИМІТКА. Найефективніше виконувати кожен крок на всіх картриджах перед переходом до наступного кроку.

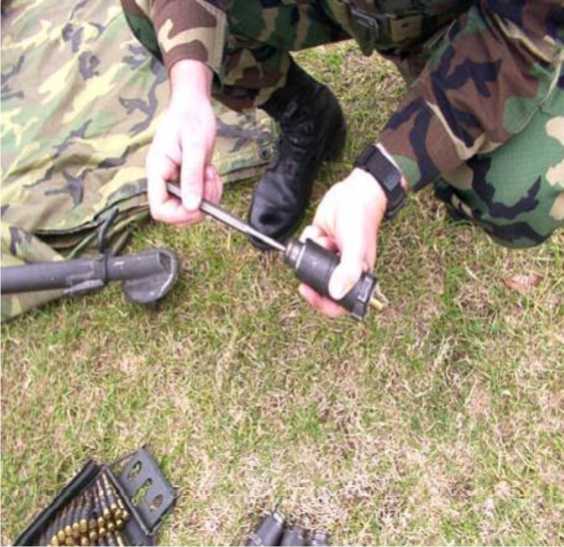

A. Використовуйте стрижень для чищення 9 мм або інший відповідний інструмент, щоб виштовхнути холості патрони (якщо такі є) з тримачів патронів.
B. Вставте кожен тримач патронів основою вниз у отвір трубки розміщення ланок.
Вставте тримач патронів в трубку розміщення ланок, щоб просунути ланки патрона вперед, поки вони не зупиняться.

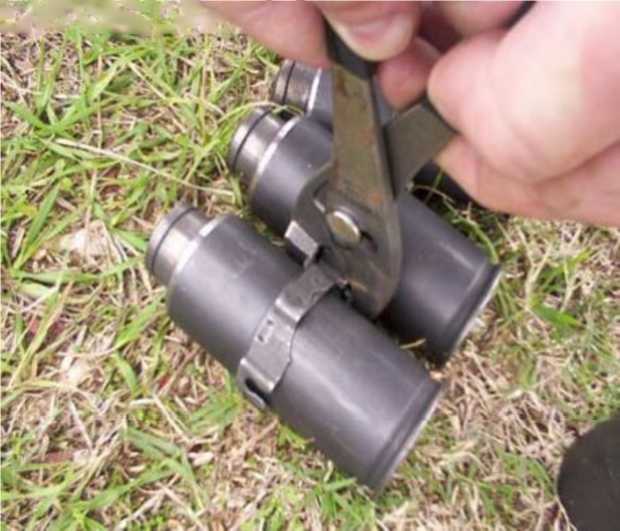

C. Використовуйте плоскогубці, щоб з’єднати патрони разом, щоб творити ремінь потрібної довжини. Шарнір кожної ланки легко фіксується в отворі ланки сусіднього патрону.
Зробіть пояс потрібної довжини. Для найкращої надійності дуже важливо переконайтеся, що шарнір повністю вставлений в отвір і що ланка повністю заглиблена в паз на корпусі патронника.

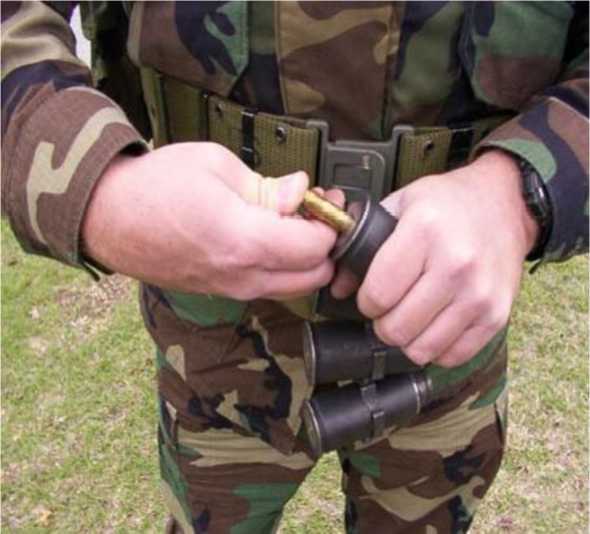

D. Вставте холості патрони M82 в камеру кожного тримача патронів, доки вони не зафіксуються на місці і їх не можна відсунути далі. Тримачі патронів мають пружину, яка фіксує край холостого патрону для утримання її в камері. Основа холостого патрону М82 має бути майже врівень з основою тримача патронів.

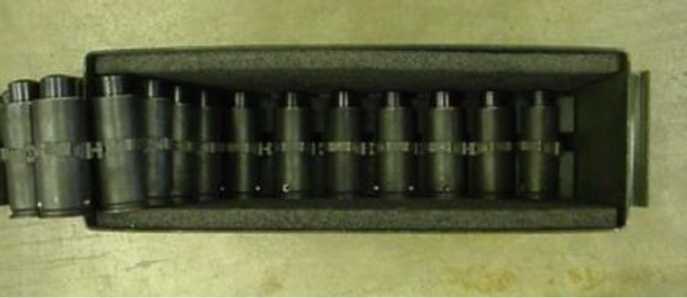

E. Контейнер з боєприпасами пофарбований у синій колір на задній частині, щоб позначити, що він містить навчальний пристрій. Протилежну (передню) частину контейнера залишають зеленою для підтримання маскування під час навчання. Вставте заряджений ремінь у патронник наконечниками патронів, розміщеними до лицьового боку та «чоловічим» кінцем ременя (кінцем з шарніром), що спирається на правий кінець контейнера. «Жіночий» кінець ременя (кінець без шарніру на ньому) ПОВИНЕН бути першим патроном, завантаженим у Mk19.
Примітка: один кінець пінопластового лотка в нижній частині контейнера з боєприпасами вищий за інший. Верхній кінець повинен бути розміщений праворуч. Чоловічий кінець ременя розташований рядом з високим кінцем. Великі панелі пінопласту повинні бути з боків контейнеру з боєприпасами.
Якщо шматочки пінопласту в контейнері втрачені або непридатні для обслуговування, можна замовити нові у ArmaLite або вилученити із залишків, переданих до пункту постачання боєприпасів.
Зарядження та стрільба Mk19.
З AR-22 стріляють таким же чином, як і з використанням бойових патронів. Ефективність найкраща, коли ніжки штатива витягнуті і розташовані у мішках з піском для стабільності, як і має бути під час стрільби фугасними боєприпасами.

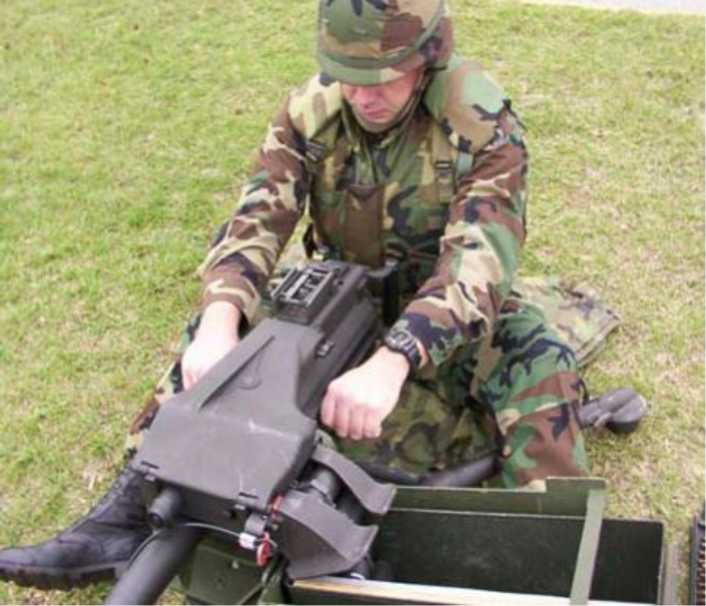

A. Переконайтеся, що патронник порожній, затвор у передньому положенні та рукоятки зарядного механізму у піднятому або робочому положенні.
B. Переконайтеся, що перемикач запобіжника у положенні «S», що підтверджує, що зброя знаходиться в безпечному стані.

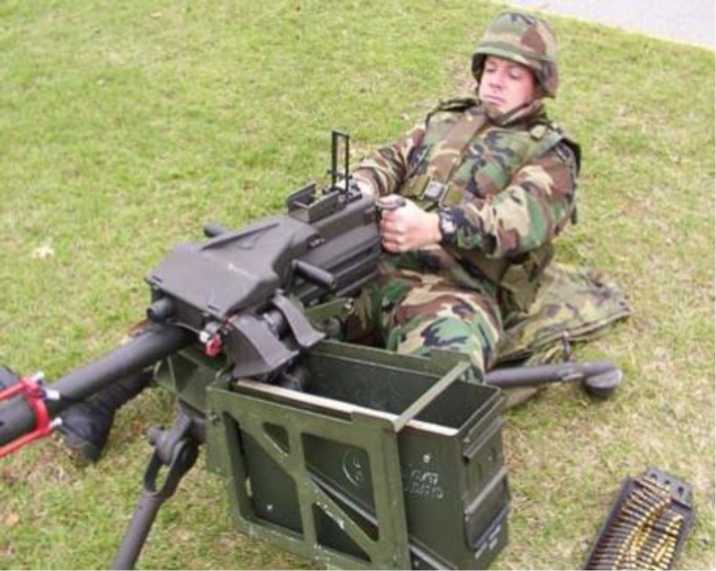

C. Вставте контейнер з боєприпасами в кронштейн для боєприпасів і закріпіть його на місці за допомогою фіксатору.

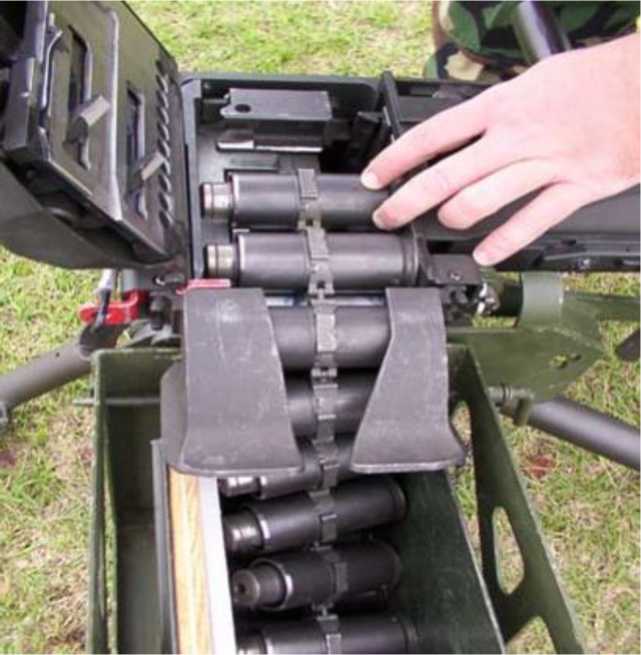

D. Відкрийте верхню кришку і вставте перший патрон через горловину подачі в пристрій подачі, спочатку «жіноча» ланка.
E. Просуньте набій вздовж першого набору утримувачів, при цьому слід переконатися що набій встав правильно. Ланки повинні лежати рівно, інакше стрічка не закриється.
F. Встановіть складальний елемент, що забезпечує подачу боєприпасів в ліве положення, закрийте верхню кришку. Верхня кришка легко закриється, якщо картриджі адаптера знаходяться в правильному положенні, ланки лежать рівно, а складальний елемент, що забезпечує подачу боєприпасів знаходиться в лівому положенні.
G. Заряджайте зброю, тримаючи ручки зарядного пристрою долонями вниз.
1. Натисніть на ручку зарядного пристрою, щоб зафіксувати її.
2. Поверніть ручки зарядного пристрою вниз і різко відтягніть їх назад.
Увага! Тягнути важко, тому що пружини мають значну пружність.
ЗАТВОР ПОВИНЕН БУТИ ПРИТИСНУТИЙ ДО ЗАДНЬОЇ ЧАСТИНИ ЗА ДОПОМОГОЮ СПУСКОВОГО МЕХАНІЗМУ
3. Штовхайте зарядний пристрій вперед і обертайте його ручки вверх до операційного положення.
H. Встановіть перемикач безпеки вогню в положення «F», і натисніть на курок.
ПРИМІТКА: Затвор буде пружинити вперед і завантажувати перший боєприпас вперед (на лицьову сторону затвора).
ПРИМІТКА: Зброя повинна бути взведена два рази, щоб повністю завантажити боєприпас.
I. Переконайтеся, що перемикач безпеки вогню знаходиться в положенні «S», задля гарантування того, що зброя знаходиться в безпечному положенні.
J. Зарядіть зброю ще раз, як зазначено вище, тримаючи ручки зарядного пристрою долонями вниз.
1. Натисніть на кнопку запобіжника ручек зарядного пристрою
2. Поверніть ручки зарядного пристрою вниз і різко відтягніть їх назад.
Увага! Тягнути важко, тому що пружини мають значну пружність.
ЗАТВОР ПОВИНЕН БУТИ ПРИТИСНУТИЙ ДО ЗАДНЬОЇ ЧАСТИНИ ЗА ДОПОМОГОЮ СПУСКОВОГО МЕХАНІЗМУ
3. Штовхайте зарядний пристрій вперед і обертайте його ручки вверх до операційного положення.
ПОПЕРЕДЖЕННЯ: При стрільбі ручки зарядного пристрою повинні знаходитись в положенні вперед і вгору, інакше зброя буде пошкоджена, коли затвор вдарить по них. Тримайте зброю спрямованою дулом вниз. Лінія вогню повинна бути очищена від будь-яких предметів.
K. Залишайте перемикач безпеки вогню в положенні «S» до моменту готовності до стрільби. Щоб розпочати стрільбу, переведіть перемикач безпеки вогню в положення «F» і натисніть на спусковий гачок. Відпустіть спусковий гачок, щоб припинити вогонь.
Зброя призначена для ведення вогню короткими чергами. У разі ведення вогню надмірно тривалими чергами боєприпасна стрічка може «перестрибнути» і від’єднатися, так само, як при стрільбі бойовими боєприпасами.
ПРИМІТКА: Коли Mk19 встановлений на тринозі M3, боєприпаси подаються безпосередньо з контейнеру. У разі встановлення зброї на транспортному засобі під’єднайте скоби контейнеру боєприпасів до спеціального кріплення на люльці гармати, закріпивши конструкцію підпірним штифтом.
Розрядження кулемета Mk19
А. Переконайтеся, що перемикач безпеки вогню встановлено в положення «S», підтверджуючи, що зброя знаходиться в безпечному положенні.
В. Заблокуйте затвор ззаду, тримаючи ручки зарядного пристрою долонями вниз.
1. Натисніть на кнопку запобіжника ручек зарядного пристрою
2. Поверніть ручки зарядного пристрою вниз і різко відтягніть їх назад.
УВАГА! ТЯГНУТИ ВАЖКО, ТОМУ ЩО ПРУЖИНИ МАЮТЬ ЗНАЧНУ ПРУЖНІСТЬ.
3. Штовхайте зарядний пристрій вперед і обертайте його ручки вверх до операційного положення.
С. Видаліть боєприпас або відпрацьовану гільзу з затвору.
1. Вставте наконечник шомполу калібру .50 через праву рейку якомога ближче до передньої частини затвору над картриджем.
2. Рухайте шомполом таким чином, щоб забезпечити тиск на гільзу і змусити її вийти з передньої частини затвору та далі – з низу приймача.
ПОПЕРЕДЖЕННЯ: УВАГА! НЕ ДОЗВОЛЯЙТЕ ВЕРХНІЙ КРИШЦІ ЗАКРИТИСЯ З ВІДКРИТОГО ПОЛОЖЕННЯ. У ТАКОМУ ВИПАДКУ ОПЕРАТОР МОЖЕ БУТИ ПОРАНЕНИЙ АБО ЗБРОЯ МОЖЕ БУТИ ПОШКОДЖЕНА.
D. Відкрийте верхню кришку.
E. Видаліть решту боєприпасів з лотка подачі боєприпасів.
1. Однією рукою під лотком для подачі боєприпасів натисніть на первинні та вторинні позиційні тримачі.
2. При цьому висуньте боєприпаси, що знаходяться у стрічці, з лотка та горловини для подачі боєприпасів.
УВАГА! ПОСТІЙНА СИМУЛЯЦІЯ ПОСТРІЛУ БЕЗ ВИКОРИСАННЯ БОЄПРИПАСІВ ПРИЗВОДЕ ДО ЗАЙВОГОЗНОСУ ЗАТВОРА.
F. Встановіть перемикач безпеки вогню в положення «F», забезпечивши готовність зброї до стрільби.
G. Послабте затвор рухом вперед.
1. Міцно тримайте одну ручку зарядного пристрою в задньому положенні.
2. Натисніть на курок, щоб відпустити затвор і притримуйте рукою його рух вперед під жорстким контролем. Не дозволяйте йому переміщатися вперед різким рухом.
3. Переконайтеся, що обидві ручки зарядного пристрою знаходяться в положенні вперед і вгору.
H. Перемістить перемикач безпеки вогню в положення «S».
I. Встановіть зборочний елемент, що забезпечує подачу боєприпасів в ліве положення.
J. Закрийте верхню кришку і переконайтеся, що клямка спрацювала.
Аналіз стрільби.
Хоча стрільба холостими боєприпасами під час тренувань є найбільш поширеним використанням AR-22, найбільш важливим і чутливим використанням AR-22 є проведення попередніх випробувань зброї,
передопераційної перевірки стрільби або тестової стрільби після проведення ТО, коли бойові набої або відповідні полігони є недоступними.
AR-22 буде живити Mk19 з тією ж циклічною швидкістю, що і бойові набої. Для оцінки продуктивності Mk19 потрібно зробити постріли чергою приблизно в 10 набоїв.
Швидкість вогню… .
швидкість функціонування. Хоча було б корисно мати спеціалізовані пристрої вимірювання часу для оцінки швидкості вогню, такі пристрої, як правило, недоступні. Як правило, достатньо мати досвідченого стрілка, щоб оцінити швидкість стрільби. Повільна швидкість вогню вказує на наявність проблем, пов’язаних з застряганням боєприпасів, забруднення каналів стволу або інших недоліків в системі.
Критерії успішності стрільби …
Mk19 в належному стані має відстрілювати стрічку з набоями з нормальною швидкістю вогню, рівномірним темпом, і без збоїв.
РОЗДІЛ 3
Інструкція з технічного обслуговування
Видалення AR-22 з Mk19
А. Переконайтеся, що перемикач безпечності вогню знаходиться в положенні «S», підтверджуючи, що зброя знаходиться в безпечному положенні.
В. Встановіть передні фіксатори жолоба Mk19 і розгойдуйте його передню частину назовні. Зніміть відсікач набоїв (червоний елемент, прикріплений до колодки кабелем).
D. Відкрутіть вставку ствола AR-22 з колодки.
ОБЕРЕЖНО! Вставка ствола може бути гарячою!

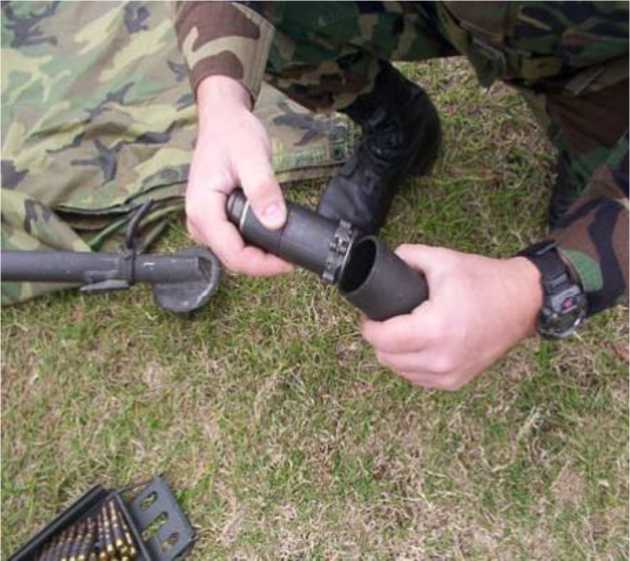

E. Вийміть червону колодку AR-22 з полум’ягасника. Візьміть вставку ствола на кожному кінці і переконайтеся, що конструкція не розкрутилася під час видалення.
F. У прохолодну погоду вода з порохових газів може конденсуватися на вставці або стволі Mk19. Протріть їх чистим і сухим ганчір’ям, а потім змастіть маслом, щоб запобігти пошкодженню.
Очищення.
A. Використовуйте ганчірку, змочену в CLP або RBC, щоб протерти зовнішню частину кожного корпусу картриджа.
B. Для чищення камери та ствола кожного картриджа адаптера використовуйте 7,62 мм шомпол, тримач для патчів і патч.
C. Зберігайте після змащення легким шаром LAW або, якщо він не доступний, з CLP.
Заміна ланки.

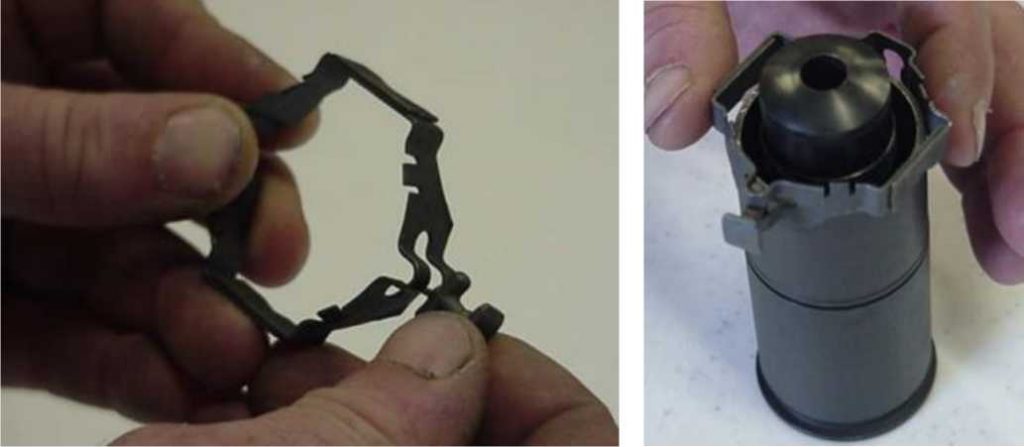

A. Використовуйте невеликі кусачки, щоб вирізати ланку в найвужчій точці; кругла розетка навпроти шарніру. Видаліть і викиньте.
B. Вставте невеликий округлий Т- подібний кінець шарніру у вузький проріз ланки. Просуньте ланку через вхід картриджа адаптера, з невеликими, зігнутими вкладками ланки вперед.
C. Встановіть ланку на картридж;
D. Використовуйте інструмент позиціонування ланки, щоб проштовхнути нову ланку, поки вона не пройде канавку в середині картриджа адаптера, а потім за допомогою інструмента, щоб відсунути її назад в паз.
Надійність AR-22.
Холості набої від Mk19 під час використання AR-22 будуть більш схильні до несправностей — як правило, роз’єднання — ніж при стрільбі бойовими патронами, тому що:
Повторне використання стрічки боєприпасів зношує елементи, і випадки роз’єднання стануть частішими. Це виправляється регулярної заміною ланок стрічки.
Динаміка системи дещо відрізняється від динаміки стрільби бойовими набоями. Найголовніше, що зворотній рух затвора не протистоїть руху снаряда вперед, тому зброя стрибає по-різному, додаючи напруги для стрічки боєприпасів. Цьому можна запобігти, максимально розширюючи триногу, утоплюючи її в пісок і тримаючи зброю якомога нижче до землі.
Бойові набої упаковані з підстілкою (пінною прокладкою), що дозволяє ретельно направляти стрічку боєприпасів під час використання системи. Багато циліндричних шматків піни з боєприпасів можуть впасти на землю. Хоча це довгоживуче сміття є прийнятним на полі бою, воно є неприпустимим в районах проведення тренінгів.
Транспортування.
A. Очистити і висушити картриджі, інструменти та внутрішній простір контейнеру для боєприпасів . Помістіть картриджі та інструменти в контейнер для боєприпасів.
B. Закрутіть вставку ствола AR-22 в колодку. Колодка захистить різьбу ствола.
C. Закріпіть вставку ствола і колодку у відповідному ящику для транспортування.
ДОДАТОК А
AR-22 Перелік складових частин системи

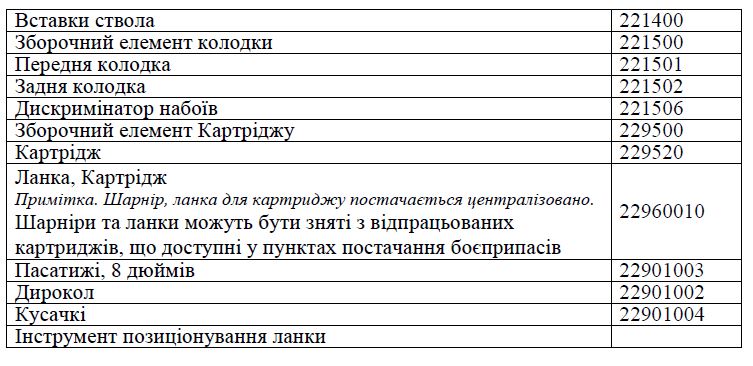

ДОДАТОК В
Список витратних матеріалів
CLP
Щітка, 9мм
Патч, очищення, .30 калібру
Засіб для видалення карбону
Ланки та вкладки для ланок
ДОДАТОК С
Запобігання та контроль корозії (CPC)
Переконайтеся, що контейнер для боєприпасів сухий і чистий всередині, перш ніж зберігати в ньому набої, ланки та інструменти. Переконайтеся, що відтиски печаток на кришках неушкоджені.
Переконайтеся, що всі картриджі адаптера, ланки та інструменти чисті, сухі, і злегка змащені в LAW перед їх зберіганням в контейнері боєприпасів.
