Види та характеристики 23-мм пострілу
Загальні відомості про 23-мм постріли.
Для стрільби з 23-мм спареної установки ЗУ-23 застосовуються патрони з уламково-фугасно-запалювальними снарядами (ОФЗ), уламково-фугасно-запалювально-трасуючими снарядами (ОФЗТ) і бронебійно-запалювально-трасуючими снарядами (БЗТ).
Патрони з ОФЗ, ОФЗТ і БЗТ снарядами призначені для стрільби по повітряним і наземним цілям на дальностях до 2500 м.ОФЗТ і БЗТ снаряди мають трасери 6 для позначення траєкторії снаряда, що полегшує коригування вогню.
При веденні вогню по повітряним цілям, якщо очікуване місце падіння снарядів буде знаходитись в районі розміщення своїх військ, слід уникати стрільбу при кутах підняття стволів менше 90, так як ОФЗТ (ОФЗ) снаряди можуть розірватися поблизу землі або при ударі о неї та нанести ураження своїм військам.
Зверху на БЗТ снаряді є балістичний наконечник 7 що служить для покращення форми снаряда. У головній частині снаряда знаходиться шашка 8 з запалювального складу ДУ-5, що закріплена в балістичної наконечнику. Шашка використовується для підвищення запалювальної дії снаряду.
Патрон з УФЗТ (ОФЗТ) снарядом.
Уламково-фугасно-запалювально-трасуючий снаряд містить 13 г. вибухової речовини А-ІХ-2 та трасуючий склад ( час горіння якого біля 5 с.). Снаряд комплектується детонатором МГ-25, що має самоліквідатор з часом самоліквідації від 5 до 11с. Вага кінцево спорядженого снаряду 188,5 г.
Патрон з БЗТ снарядом.
Бронебійно-запалювально-трасуючий снаряд являє собою суцільний снаряд, що не має в собі вибухової речовини, але містить запалювальний та трасуючий склади (час горіння трасеру біля 5 с.).
Вага снаряду 190 г. Обидва патрони мають єдиний заряд.
Заряд з пороху марки 5\7 ЦФЛ, вага біля 77г. розміщується в гільзі. Для займання заряду застосовується капсуль-запалювач КВ №3.
Довжина патрону (з ОФЗТ та БЗТ) 235 мм., вага патрона біля 450г.
За зовнішнім виглядом патрони з ОФЗТ та БЗТ снарядами відрізняються друг від друга тим, що у ОФЗТ снаряда мається детонатор, а у БЗТ снаряда – балістичний ковпачок. Крім того, для відмінності верхня частина детонатора у ОФЗТ снаряда пофарбована в червоний колір.
А верхня частина балістичного ковпачка БЗТ снаряда пофарбована в жовтий колір.
Можуть зустрічатися патрони, у яких на циліндричній частині снаряду нанесена жовта кільцева смужка; це означає наявність в заряді розміднювача.
Патрони по 21 штуці розміщуються в зварювано-закатаних коробках. Три коробки розміщуються в дерев’яних ящиках. Вага дерев’яного ящика з патронами 44кг.
Маса патронів з ОФЗ снарядом 440 г і патронів з ОФЗТ, БЗТ снарядами 450 г.

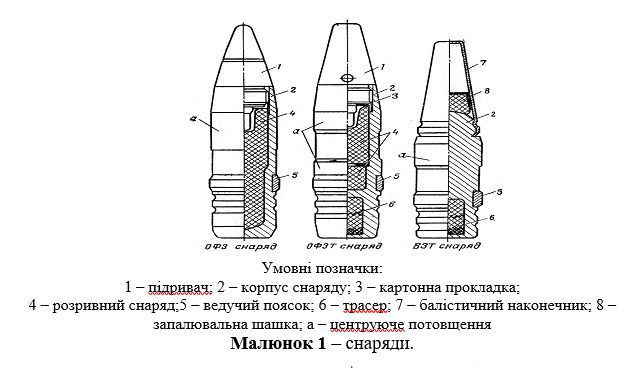

ОФЗ і ОФЗТ снаряди включають:детонатор 1;розривний заряд 4.В ОФЗТ снаряді зверху на розривний заряд покладені картонні кільцеві прокладки 3, що служать для щільного підтискання разривного заряду детонатором.Всі снаряди (Малюнок 1) в своєму складі мають:корпус снаряда 2;провідний поясок 5;центруюче потовщення (на корпусі снаряду) а.

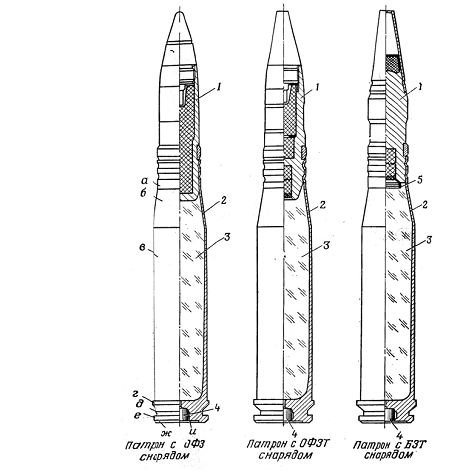

Патрон з ОФЗ, ОФЗТ і БЗТ снарядами (Малюнок 2) включає:снаряд 1;гільза 2;порох (бойовий заряд) 3;капсуль-запальник № 4,разміднювач (у частині патронів з БЗТ снарядом) 5;дульце а;скат б;корпус в;буртик г;кільцева проточка д;фланець е;дно ж;проточка и.
Умовні позначки:
1 – снаряд; 2 – гильза; 3 – порох; 4 – капсюль-запалювач № 3;
5 – розміднювач (у частні патронів с БЗТ снарядом); а – дульце; б – скат;
в – корпус; г – буртик; д – кільцева проточка; е – фланец; ж – дно; и – проточка
Малюнок 2 – патрони.
Принцип дії патрону зі снарядом
Після повного замикання каналу ствола затвором бойок, що розташований в затворі, вдаряє по капсулю-запалювальнику. Луч вогню від капсуля-запальника передається до бойового заряду, що розміщений в гільзі.
При горінні бойового заряду утворюється велика кількість порохових газів, під дією тиску яких снаряд врізається ведучим паском в нарізи каналу ствола і отримує поступальний і обертальний руху, а гільзи щільно притискаються до стінок патронника, забезпечуючи цим обтюрацию порохових газів.
Після вильоту снаряда з каналу ствола гільза декілька стискається по діаметру, завдяки чому вона легко витягується автоматично з патронника при відкриванні затвора.
При попаданні ОФЗ або ОФЗТ снаряду в ціль спрацьовує підривач і викликає детонацію розривного заряду снаряда. Механізм уповільнення підривника забезпечує розрив снаряда за перепоною.
При розриві снаряда поразку і пошкодження наносять уламки снаряда, а також розривна хвиля (фугасною дією).Вибухова речовина в снаряді володіє також і запальною дією.
В випадку якщо зустрічі снаряда з ціллю не відбудеться, то снаряд розірветься в повітрі внаслідок дії самоліквідатора детонатора.Дія БЗТ снаряда складається з бронепробивної дії і вражаючої дії за бронею уламками броні і корпусу.Снаряд має також і запалювальну дією внаслідок дії полум’я від запалювальної шашки і трасера.
Призначення, склад, устрій і дія навчально-тренувальних і холостих патронів.

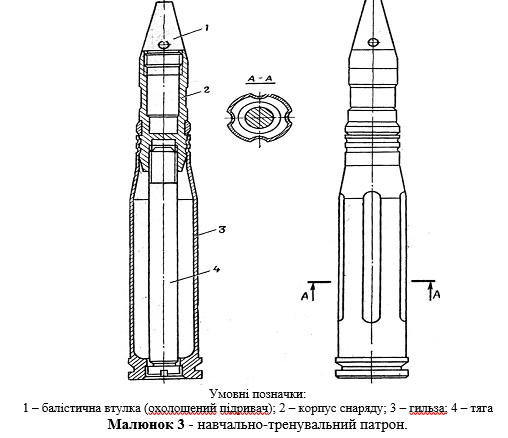

Навчально-тренувальний патрон (Малюнок 3) призначений для тренування розрахунків і навчання їх прийомам заряджання.
За своїм зовнішнім виглядом навчально-тренувальний патрон відрізняється від бойового повздовжними видавками на гільзі і маркуванням (головка детонатора не пофарбована в червоний колір).
Навчально-тренувальний патрон (Малюнок 3) має:
гільзу 3;
охолощений корпус снаряду 2;
балістичну втулку 1 (або охолощений детонатор або корпус підривника без внутрішніх деталей);
металеву тягу 4 (гвинт), угвинченим в дно снаряда через капсюльне очко гільзи, яке попередньо розсвердлюється.
На торці тяги зроблено поглиблення під бойок ударника.
Закупорювання навчально-тренувальних патронів проводиться в дерев’яні ящики.
Патрони укладаються рядами, при цьому ряд від ряду по висоті відділяється картонними прокладками.
На передній боковій стінці ящика з навчально-тренувальними патронами наноситься маркування, що позначає: калібр, тип патронів (навчально-тренувальний), кількість патронів вь ящику (штук), маса брутто (кг), номер партії, рік виготовлення і номер заводу, який виготовив патрони.
Холостий патрон складається зі звичайної гільзи з капсулем-запалювачем, порохового заряду і картонного ковпачка, вставленого в дульце гільзи замість снаряда.Стрільба холостими патронами проводиться із застосуванням спеціального пристосування.
Клеймування та маркування боєприпасів.
Укупорка, маркування укупорки Укупорка і маркування укупорки 23-мм патрони з ОФЗ, ОФЗТ і БЗТ снарядами закупорюються в герметично закатані коробки по 28 штук в кожну (Малюнок 4).

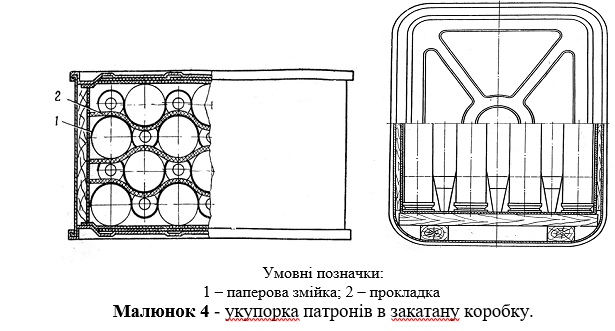

Патрони в коробці укладені горизонтальними рядами і перекладені змійкою 1 (бумажною або картонною стрічкою). Ряд від ряду відділяється картонною прокладкою 2.
Патрони з БЗТ снарядами укладаються з розрахунку на 25 патронів без разміднювача 3 патрони з разміднювачем.
Три коробки з патронами укладаються в дерев’яний ящик (Малюнок 6). маса ящика з патронами 53 кг.
Для розкриття коробок в ящик кладеться ніж 2. Ящики, в які вкладено ніж, мають відмінний маркувальний знак на кришці — сілует ножа.На кришці металевої коробки нанесені такі позначки (Малюнок 7): калібр, тип патрона, рік виготовлення і номер партії.

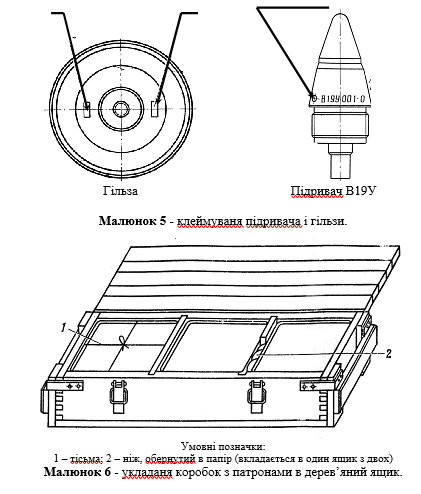

На корпусі снаряда клейма позначають: номер (або шифр) заводу і рік виготовлення.На детонатор (Малюнок 5) клейма вказують марку детонатора, шифр заводу, номер партії детонаторів і рік виготовлення.
На гільзі клейма вибиваються на донному зрізі і позначають номер заводу і рік виготовлення.
У патронів з ОФЗ і ОФЗТ снарядами вершина детонатора пофарбована в червоний колір, а у патронів з БЗТ снарядом вершина наконечника забарвлена в жовтий колір.Патрони з разміднювачем мають жовту кільцеву смугу на корпусі снаряда.
Рік Завод Марка підривача, завод, партія, рік.

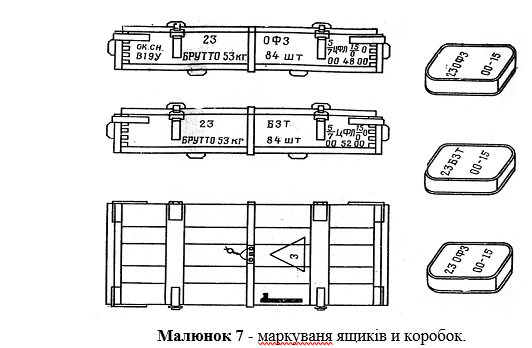

На укупорочному ящику з патронами нанесені такі позначки: на лівій частині передній бічної стінці (для ОФЗТ снарядів) напис «ОК.СН.», що позначає, що патрони наведені в остаточно споряджений вид і не вимагають додаткових елементів; марка підривача В19У для патронів з ОФЗ снарядами.
На середній частині передньої частини ящика наносяться калібр і тип снаряда (ОФЗ, ОФЗТ або БЗТ), маса ящика з патронами, кількість патронів в ящику (84 шт.).
На правій частині передньої бокової стінки наносяться: марка, номер партії, рік виготовлення, завод виробник пороху (5/7 ЦФЛ 15/0 0), номер заводу, номер партії, рік виготовлення патронів.
Бойовий комплект – це встановлена кількість ракет і боєприпасів на одиницю озброєння
(автомат, карабін, гвинтівку, пістолет, кулемет, міномет, гармату та ін.) або
бойову машину (танк, БМП, БТР, ЗСУ, БМ та ін.) в штуках. Бойовий комплект
дивізіону (батареї) обчислюється на наявне озброєння.
Боєкомплект
Повний бойовий
комплект до ЗУ-23 згідно наказу про забезпечення підрозділів та частин ЗС
України боєприпасами та набоями складає 1200 шт.

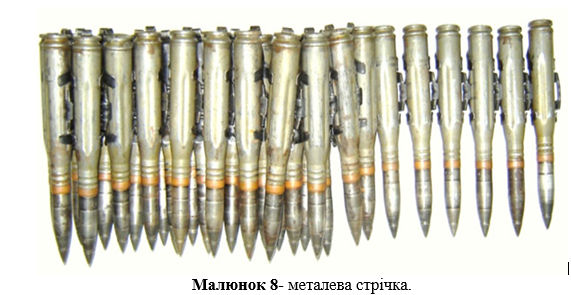

Живлення автомату патронами при стрільбі проводиться з металевої стрічки (Малюнок 8).
Стрічка на 50 патронів складена з окремих ланок. Досилання патрона зі стрічки в патронник пряме.
Механізм блокування виконує припинення стрільби, коли останній в стрічці патрон знаходиться на лінію досилання.

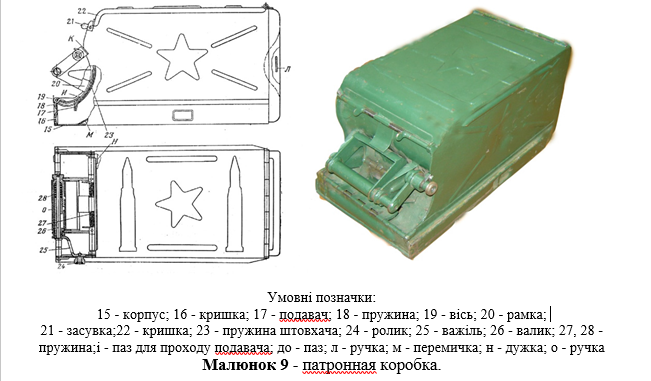

Патронні коробки (Малюнок 9) служать для розміщення в них патронних стрічок.
Патронні коробки виконані правими і лівими відповідно для автомата з правим і лівим заряджанням. Ємність кожної коробки — 50 патронів, споряджених в стрічку. Кожна коробка має механізм подачі стрічки.
Для спорядження патронні коробки зверху мають кришку 22, що відкривається натисканням засувки 21.
На задній стінці є ручка л для перенесення коробки, а в передній стінці ручка о для перенесення і вікно, закрите кришкою 16, для проходу стрічки і паз и для проходу подавача 17 стрічки.
Подавач закріплений на рамці 20 і піджимается пружиною 23. Рамка пов’язана з валиком 26 важеля 25 і повертається при повороті важеля.
На осі важеля в ручці є пружина 28, яка віджимає важіль в сторону в паз к на ребрі патронної коробки, що запобігає від випадання патронів з коробки при випадковому натисканні на важіль.
При постановці коробки в коробкотримач важіль відводиться вздовж осі заходним скосом ж (Малюнок 35) копірною планкою коробкотримача і цим знімається з запобіжника.
При просуванні патронної коробки далі по коробкотримачу важіль подавача зустрічає на своєму шляху копірну планку, яка заставляє його повертатися, а разом з ним повертається і подавач.
Подавач своїм рухом витягує з коробки стрічку і перший патрон досилає за фіксатори кришки приймача автомата.
При спорядженні патронної коробки стрічка укладається рядами між задньою стінкою і перемичкою м (Малюнок 9).
Вільний кінець просовується за перемичку так, щоб подавач виявився між першим і другим патроном. При цьому рамка повинна стояти на запобіжнику, що досягається підйомом рамки вгору пальцями руки.
Для правильної установки коробки в коробкотримач і укладання стрічок в коробку на кришках коробок видавлені силуети патронів, а у вихідний частини горловини коробки є скоба н, що не допускає неправильну укладку.
Підготовка боєприпасів до стрільби.
Перед видачею боєприпасів на стрільбу зі складу необхідно перевірити, чи нема серед них патронів заборонених партій (перевіряється за спеціальними переліками і циркулярами).
У підрозділи патрони подаються в упаковці. Підготовка патронів до стрільби полягає в огляді, сортуванні і заряджанні.
Огляд ящиків з патронами має на меті встановити належність їх до 23-мм здвоєної установки ЗУ-23, а також тип снарядів (за маркуванням на ящиках).
Ящики та коробки з патронами відкриваються і патрони оглядаються.
При огляді патронів особлива увага повинна бути звернута на таке:
справність мембрани або наконечника підривача і повне його загвинчування в патронах з ОФЗ і ОФЗТ снарядами;
відсутність зірваних і знятих балістичних наконечників у патронів з БЗТ снарядів;
відсутність іржі на центруючих потовщеннях (іржу видалити за допомогою ганчір’я, змоченого гасом);
відсутність у гільзах грубих дефектів, які заважають заряджанню, і наскрізних отворів на корпусі гільзи;
відсортовані з такими дефектами патрони до стрільби не допускаються.
Оглянуті й підготовлені патрони спорядити в стрічки в кількості 50 патронів в такому співвідношенні: на три патрони з ОФЗТ і ОФЗ снарядами береться один патрон з БЗТ снарядом, при цьому в стрічці повинно бути не менше одного патрона з розміднювачем.
Спорядження стрічки використовуючи машинку для спорядження стрічок.
Призначення склад і принцип роботи машинки для спорядження патронної стрічки
Запасні частини, інструменти та приладдя (ЗІП) призначені для проведення ремонту і забезпечення правильного догляду за здвоєною установкою в процесі її експлуатації.
Кожна установка комплектується індивідуальним ЗІП згідно з переліком формуляра, який надається до кожної установки.
Сумка з інструментом і приладдям першої необхідності для обслуговування установки й автоматів розміщується в багажнику установки.
Запасні деталі автоматів установки і додаткове приладдя до них розміщуються в ящику ЗІП. Там же розміщується машинка для спорядження стрічок і ЗІП прицілу ЗАП-23.
При знятті з установки у нього закладається також коліматор, оптичний наземний приціл, переносна лампочка й освітлювач.
В установках більш ранніх випусків машинка для спорядження стрічок і ЗІП прицілу містяться в окремих ящиках.
Для спорядження патронів використовується металева розсипна стрічка, що складається з окремих ланок (Малюнок 10)

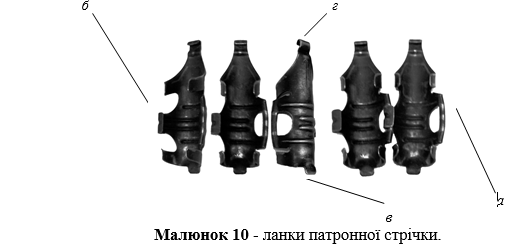

Ланки в патронній стрічці з’єднуються між собою за допомогою петлі а й гачка б.Ззаду на ланці є фіксатор патрона г і видавка в, які обмежують переміщення патрона назад.

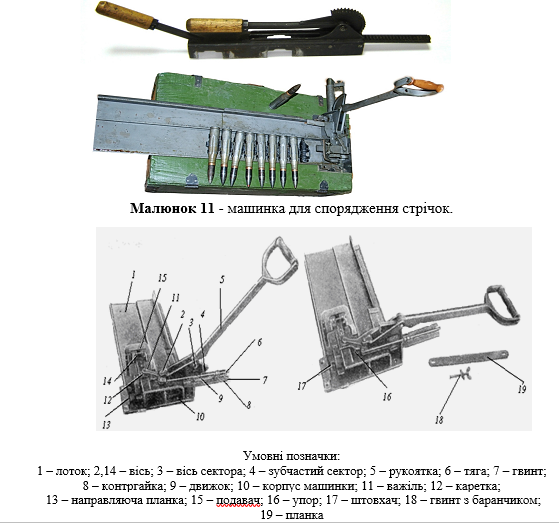

Машинка для спорядження патронної стрічки (Малюнок 11, Малюнок 12) використовується для досилання патронів в ланки, заздалегідь зібрані в стрічку.
Патрони при цьому повинні бути вкладені в ланки вручну. Зібрана таким чином стрічка розміщується в стрічкопідводячому лотку і в міру проходження через вирівнюючий механізм машинки може бути нарощена до необхідної довжини. Крім спорядження машинкою можна також розбирати споряджену стрічку (витягувати патрони з ланок).
Малюнок 12 — загальний вигляд машинки для спорядження патронної стрічки.
Машинка в своєму складі має:корпус 10;движок 9 з рейкою і повідцем;штовхач 17 з фіксатором;сектор 4, забезпечений важелем 5 (в правильно зібраної машинці перший зуб сектора повинен розташовуватися перед першим зубом рейки);тяга 6 з буртиками;важіль 11 пов’язаний цапфою з кареткою 12;віссю 14 на якій кріпиться подавач 15;упор 13;лоток 1.
Машинка може кріпитися на ящику для індивідуального ЗІП. На ящику для ЗІП машинка своїм корпусом вставляється в спеціальні лапки на кришці і кріпиться поворотним Г-образним притискачем з баранчиком.

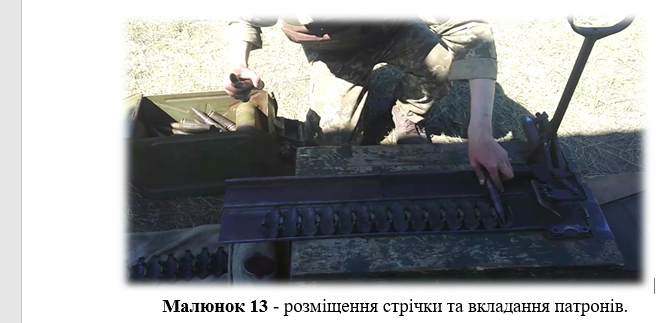

Для спорядження стрічки ланки з’єднуються по 20 при роботі з повним лотком або по 10 штук при роботі з однієї його частиною. Стрічку необхідно укласти в лоток, і в кожну ланку вкласти вручну патрон (Малюнок 13). Зібрану стрічку просунути вліво до заходу першого патрона за пальці подавача.
Подальший процес спорядження стрічки полягає в поверненні важеля.
При підніманні рукоятки сектор переміщує рейку і движок, призводить до повороту важеля, і каретка просуває перший патрон, а з ним і всю стрічку до упору каретки в ребро корпусу.
При цьому патрон стає проти движку штовхача і утримується пружиною подавача.При повороті важеля в зворотному напрямку (на себе) переміщується движок штовхача, який, спираючись в шляпку патрона, проштовхує його в ланку.
При подальшому русі поводок доходить до буртика тяги і переміщує її вперед.

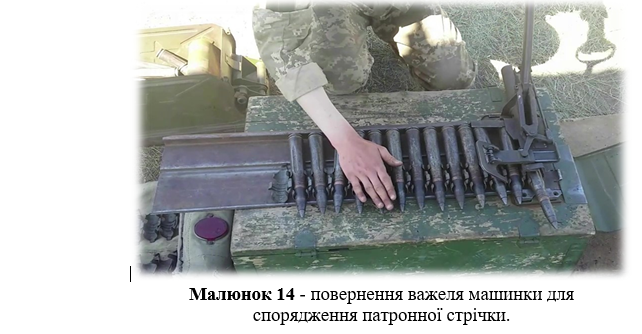

Тяга приводить в руху важіль. Важіль пересуває каретку вправо, і подаючі пальці заскакують за наступну ланку. До цього моменту движок штовхача приходить в крайнє переднє положення і проштовхує патрон за фіксатор ланки (Малюнок 14).
Якщо машинка не добиває або перебиває патрони в стрічці, то потрібно її відрегулювати за рахунок закручування або вигвинчування упору.
При спорядженні в стрічку останніх 2-3 патронів для усунення їх перекосу необхідно виходячу з машинки частину стрічки притримувати рукою.
Для розснарядження стрічки необхідно висунути штовхач з движка вперед, для чого треба втопити фіксатор, проштовхнути вперед викруткою штовхач до тих пір, поки фіксатор не потрапить в відповідний отвір для нього.
Крім того, треба опустити упор.
Споряджена стрічка укладається на лоток і перший патрон підводиться під подаючи пальці. Процес розснарядження стрічки полягає в поверненні важеля 5, як і при спорядженні стрічки.
Для переходу від розснарядження стрічки на спорядження треба прибрати штовхач і упор 16.
Для того щоб прибрати штовхач, треба висунути движок в переднє положення до збігу отворів в корпусі і движку, втопити фіксатор і вкласти штовхач в движок до упору, упор 16 поставити на місце, щоб він не заважав проходу спорядженої стрічки.
