Визначення відстаней на місцевості
Прості способи визначення відстаней: окомірно, кроками, за співвідношенням швидкості світла і звуку
Окомірно — простий і швидким спосіб визначення відстаней, але його точність залежить від величини відстані, що визначається, умов спостереження і досвіду спостерігача. У досвідченого спостерігача помилка у визначенні відстані 1км складає 10-15%, у недосвідченого — 30-50%. При збільшені відстані збільшується і помилка. Тому уміння впевнено і швидко визначати відстані до цілей противника — важлива вимога ведення сучасного динамічного бою.
При визначенні відстані необхідно пам’ятати наступне: великі та чіткі предмети здаються завжди ближчими; при спостереженні вгору здається, що предмети ближче, а вниз — далі. Якщо між спостерігачем і предметом немає інших об’єктів, здається, що він ближче, якщо є — далі; при спостереженні через водні простори, лощини та інші пониження рельєфу відстані здаються меншими; при спостереженні в ясний сонячний день предмети здаються ближчими, ніж при спостереженні при похмурій погоді та в сутінках. Предмети яскравих кольорів (червоного, жовтого, білого) здаються ближчими, ніж предмети темних кольорів (чорного, синього, сірого). Група людей здається завжди ближче, ніж одна людина на такій же відстані; людина, що лежить здається далі, ніж людина, що стоїть; на рівній та одноманітній місцевості (в лузі, полі, на снігу) предмети здаються ближчими. Відстані вимірюють, порівнюючи з даними( Таблиця 1).
|
Ознаки видимості |
Відстань |
|
Видно будинки сільського типу |
5 км |
|
Розрізняються вікна в будинках |
4км |
|
Видно окремі будинки, димарі на покрівлі будинків |
3 км |
|
Видно окремих людей |
2км |
|
Танк можна відрізнити від автомобіля, видно стовпи ліній зв’язку |
1500м |
|
Видно стволи гармат, стовбури дерев у лісі |
1000м |
|
Помітні рухи рук та ніг людини |
700м |
|
Видно башту танка, помітно рух гусениць |
500м |
|
Видно ручний кулемет, колір одягу, овал обличчя |
250м |
|
Видно черепицю на покрівлях будинків, дріт на кілках |
200м |
|
Видно подробиці зброї солдат |
150м |
|
Видно риси обличчя, руки, деталі стрілецької зброї |
100м |
|
Видно очі у виді крапок |
70м |
|
Видно білки очей |
20м |
Таблиця 1
Вимірювання відстані кроками. Рахунок ведуть парами кроків. Для точних результатів треба пройти відрізок у 100м і розділити на отриманий середній результат. Наприклад, при вимірюванні відстані отримаємо 54 та 56 пар кроків. Середнє число пар кроків 55. Довжина пари кроків буде: 100м: 55 = 1,8 м.
Розрахунки та визначити відстані: за кутовими розмірами предметів, за лінійними розмірами предметів, побудовою трикутника на місцевості
Визначення відстані за кутовими розмірами предметів. Спосіб використовується, коли відомі лінійні розміри віддаленого предмета, до якого
ФОРМУЛА!
Сутність способу полягає в наступному. При спостереженні місцевих предметів (цілей), віддалених на різні відстані, спостерігач знаходиться як би у центрі концентричних кіл, радіуси яких дорівнюють відстаням до цих предметів (цілей).
ФОРМУЛА!

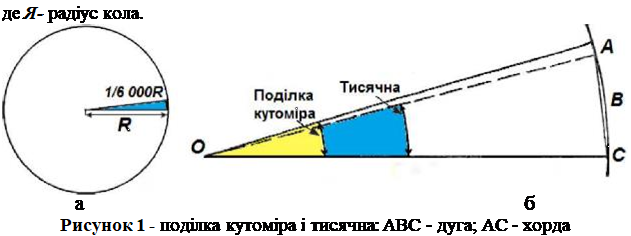

Якщо коло розділити не на звичні 360°, а на 6000 рівних частин, то довжина однієї поділки буде заокруглено дорівнювати одній тисячній радіуса кола (рисунок 1 а):
Центральний кут кола, стягнутий дугою, що дорівнює 1/6 000 довжини кола, прийнятий за одиницю вимірювання кутів, називається тисячною, яка є постійною незмінною кутовою величиною в метричній системі вимірювань. Її відносна похибка складає на 5% менше поділки кутоміра, якою під час вимірювань нехтують (рисунок 1 б).
Таким чином, одиницею виміру кутів є лінійний відрізок, який дорівнює тисячній частці відстані до об’єкта, що забезпечує швидкий перехід від кутових вимірів до лінійних і навпаки. Кутові розміри предметів у тисячних вимірюють за допомогою бінокля, приладів спостереження і прицілювання тощо (рисунок 2).
Рисунок 2 — кутові розміри приладів спостереження і прицілювання
Під час виміру кутів у тисячних називають і записують число сотень, потім число десятків і одиниць тисячних. Якщо сотень і десятків немає — називають і записують нулі. Наприклад, величини кутів у тисячних 343, 52 і 2 записуються як 3-43, 0-52 і 0-02, а вказуються “три, сорок три”, “нуль, п’ятдесят дві” та “нуль, нуль дві”.
Із залежності між кутовими та лінійними величинами, відстань (дистанцію) до предметів у метрах визначають за формулою:
де В — висота (ширина) предмета, м;
К — кутова величина предмета в тисячних.
Приклад. Спостерігач в бінокль помітив висування противника на край села. Визначити відстань до противника (рисунок 3).
Рисунок 3
Рішення. Кутовий розмір сільського будинку, що спостерігається в бінокль, дорівнює двом малим поділкам сітки бінокля (0-10), його висота 6м. Відстань до противника — 600м.
Таким чином, знаючи величину приладів спостереження (прицілювання) у тисячних та розміри цілей противника, наприклад, танка (довжина, ширина або висота) і місцевих предметів (будинок, стовп тощо), поблизу яких знаходиться противник, можна швидко і з достатньою точністю визначати відстань за кутовими величинами.

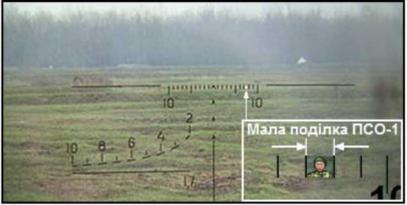

Приклад. Солдат противника в окопі закривається однією малою поділкою шкали горизонтальних поправок ПСО-1 (рисунок 4).
Визначити відстань до цілі.
Рисунок 4 - визначення відстані за шкалою ПСО-1.
Рішення. Ширина солдата в плечах дорівнює 50см, його кутова величина 0-01. Відстань до цілі — 500м.
Варіант — якби та ж сама ціль закривалась двома малими поділками прицілу ПСО-1 — відстань була б 250м.
Приклад. Солдат противника під час атаки у повний зріст закривається по висоті великою вертикальною поділкою (рискою) сітки бінокля. Визначити відстань до цілі.
Рішення. Зріст солдата у середньому 1,7м, кутова величина великої вертикальної риски бінокля — 0-05. Відстань до цілі — 340м.
Варіант — якби та ж сама ціль закривалась малою вертикальною поділкою (рискою) сітки бінокля — відстань була б 680м.
Приклад. Піхота противника під прикриттям танків веде наступ. Визначити відстань до противника, якщо танк по ширині закривається мушкою автомату.
Рішення. Ширина танка — 3м, кутова величина мушки автомату 0-02. Відстань до цілі — 1 500м.
Варіант — якби та ж сама ціль знаходилась у прорізі прицілу автомата — відстань була б 500м.
Визначення відстаней за лінійними розмірами предметів.
Лінійкою на відстані 50см від очей, вимірюють у міліметрах висоту предмета, що спостерігається. Висоту предмета в сантиметрах ділять на кількість міліметрів на лінійці, що закривають предмет; результат множать на постійне число 5 і отримують відстань до предмета в метрах.
Наприклад, сільський будинок висотою 6м затуляє на лінійці відрізок 10 мм, а вишка висотою 20м — 5мм. Отже, відстань до будинку — 300м, до вишки — 2 000м (рисунок 5).
Рисунок 5 - визначення відстані за лінійними розмірами предметів.
Для впевненого використання у бойовій практиці цього способу необхідно знати розміри деяких місцевих предметів, бойової техніки противника та інші. Наприклад, легко запам’ятати, що середній зріст людини — 1,7м. Відстань між стовпами лінії зв’язку — 60м, висота яких 6м. Такої ж висоти і будинки сільського типу, а один поверх багатоповерхівки — 3м. Висота вантажного автомобіля — 2,5м; така ж висота і у танка, а його довжина та ширина — 6 і 3 метри відповідно.
Таким чином, якщо вогнева точка противника знаходиться на даху багатоповерхівки, один поверх якої закривається 6мм на лінійці, то відстань до цілі буде 250м, а якщо противник веде мінометний обстріл з позиції поруч із сільським будинком, який закривається 5мм на лінійці, то відстань відповідатиме 600м.
Визначення відстані за співвідношенням швидкості звуку і світла. Звук розповсюджується у просторі зі швидкістю 330 м/с, або 1км за 3с, а світло — практично миттєво. Таким чином, відстань у кілометрах до місця, де пролунав постріл, дорівнює числу секунд, які пройшли від моменту спалаху до моменту, коли був почутий звук пострілу, поділеному на 3.
Наприклад, спостерігач почув звук пострілу через 9 секунд після спалаху гармати. Відстань до місця спалаху: D = 9 : 3 = 3км.
Визначення відстані на слух. Безвітряної ночі нормальний слух людини джерело шуму почує на відстані, вказаній у таблиця 3.
Таблиця 3
|
Джерело шуму |
Відстань |
|
Кроки людини |
40м |
|
Тріск зламаної гілки |
80м |
|
Неголосна розмова, кашель, заряджання зброї |
100м |
|
Стук сокири |
300м |
|
Падіння зрубаних дерев |
600м |
|
Рух автомобіля по шосе |
800м |
|
Поодинокі постріли з автомату |
2-3км |
|
Стрільба чергами, рух танків (рев моторів) |
3-4км |
|
Гарматна стрільба |
10-15км |
Визначення відстані побудовою трикутника на місцевості застосовується для визначення ширини непрохідних ділянок місцевості (боліт, мінних полів). На рисунок 13а показано визначення ширини річки побудовою рівнобедреного трикутника, у якого катети рівні, тобто ширина річки АВ дорівнює довжині катета АС.
Точку А вибирають так, щоб з неї було видно орієнтир (точка В) на протилежному березі і при цьому була можливість вздовж берега виміряти відстань, що дорівнює ширині ріки. Точку С визначають методом наближення, вимірюючи кут АСВ, який дорівнює 45°.
Інший варіант цього способу показаний на рисунок 13б. Точку С обирають так, щоб кут АСВ дорівнював 60° (тангенс кута 30° = 1/2). Отже, ширина річки дорівнює подвоєному значенню відстані АС.
В обох випадках кут при точці А повинен дорівнювати 90°.
У будь-якому випадку, на складній для орієнтування місцевості використовують небесні світила (Місяць, яскраві зірки), положення яких у відповідному напрямку на небосхилі запам’ятовують перед початком руху, а на кінцевій точці складного для орієнтування маршруті руху або досягнутого рубежу, використовують для визначення точки стояння.
