Запасні частини, інструменти, приладдя ЗУ-23
КОМАНДИР УСТАНОВКИ, НАВІДНИК, НОМЕР ОБСЛУГИ ЗУ-23
Завдання. Знати запасні частини, інструменти,приладдя.
Підзавдання 1. Знати інструменти і приладдя ЗІП.
Запасні частини, інструменти та приладдя.
Склад ЗІП.
ЗІП призначений для проведення ремонту і забезпечення правильного догляду за установкою при її експлуатації.
Кожна установка комплектується індивідуальним ЗІП згідно переліку формуляра, доданого до кожної установки. Сумка з інструментом і приладдям першої необхідності для обслуговування установки і автоматів розміщується в багажнику установки. Запасні деталі до автоматів установки і додаткові приладдя до них розміщуються в ящику ЗІП. Там же міститься машинка для спорядження стрічок і ЗІП прицілу ЗАП-23. В нього вкладається при знятті з установки також коліматор, оптичний наземний приціл, переносна лампочка і освітлювач.
В установках більш ранніх випусків машинка для спорядження стрічок і ЗІП прицілу знаходяться в окремих ящиках.
Підзавдання 2. Знати ЗІП і його розміщення.
Опис основних пристосувань ЗІП. Патронна стрічка.

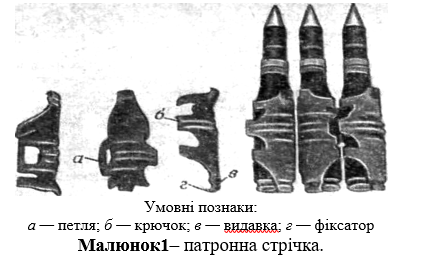

Для спорядження патронів використовується металева розсипна стрічка, що складається з окремих ланок (див. малюнок 1).
Ланки в патронній стрічці з’єднуються між собою за допомогою петлі і гачка. Блокування з’єднаних ланок від розчеплення здійснюється патроном.
На передній частині ланки мається напрямний виступ, а в середній частині – дві пари лапок, що утримують патрон, а ззаду — два фіксатора патрона. Один фіксатор у вигляді гачка впирається у фланець гільзи та обмежує переміщення патрону назад, а інший у вигляді видавки заходить в проточку гільзи.

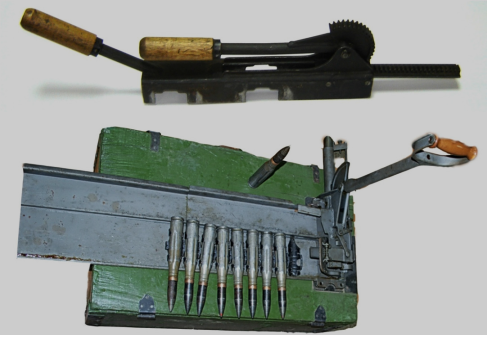

Машинка для спорядження патронної стрічки.
Машинка для спорядження стрічки служить для досилання патронів в ланки, заздалегідь зібранні в стрічку.
Патрони притому повинні бути вкладенні в ланки вручну. Зібрана таким чином стрічка розміщується в стрічко-підводному лотку і в міру проходження крізь вирівнюючий механізм машинки може бути нарощена до потрібної довжини. Крім спорядження машинкою можна також розбирати споряджену стрічку (витягувати патрони з ланок).

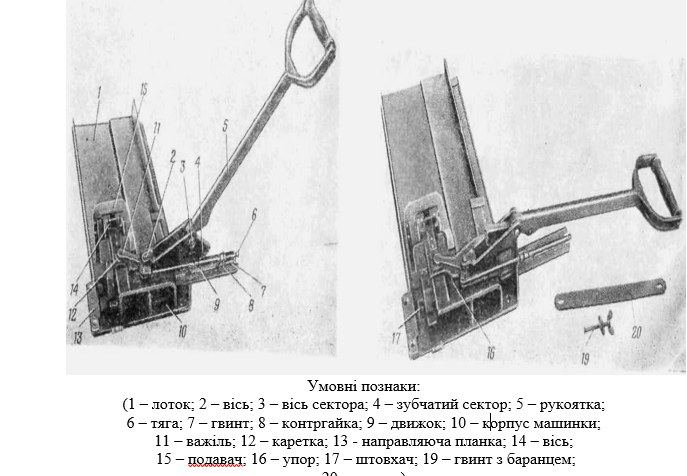

Машинка складається з корпусу 10 (див. малюнок 2), в якому розміщується движок 9 з рейкою і повідцем.
Всередині движка мається штовхач 17 з фіксатором.
Фіксатор слугує для утримання штовхача в двох положеннях : в положенні спорядження (задньому) і в положенні розрядження (передньому). У зачепленні з рейкою знаходиться зубчастий сектор 4, забезпечений рукояткою 5. У правильно зібраній машинці перший зуб сектора повинен розташовуватися перед першим зубом рейки.
Крізь проріз в повідку движку 9 проходить тяга 6 з бортиками, що слугує упором під час руху повідка.
Протилежний кінець тяги шарнірно зв’язаний з важелем 11. Важіль цапфою зв’язаний з кареткою 12, яка може переміщуватися по напрямній планці корпусу. До каретці віссю 14 кріпиться подавач 15, що віджимається до низу пружиною.
Малюнок 2 — загальний вигляд машинки для спорядження патронної стрічки.
У передній частині корпусу є упор 16, який забезпечує напрямок ланці під час досилання патрону в ланку. З правого боку корпусу машинки є лоток 1. Для зручності роботи і укладання машинки в ящик лоток можна вкорочувати, від’єднуючи одну його частину. Передня стінка лотка має бортик для упору напрямного виступу ланки.
Машинка може кріпитися на ящику для індивідуального ЗІП, патронному ящику або в будь-якому іншому зручному для роботи місці. На ящику для ЗІП машинка своїм корпусом вставляється в спеціальні лапки на кришці і кріпиться обертовим Г-образним притиском з баранчиком.
Кріплення машинки до патронного ящика, дерев’яному столу, верстата і т. п. може бути проведено за допомогою доданих до машинки шурупів. При цьому для нормальної роботи машинки рекомендований перепад висот між площиною закріплення машинки і поверхнею, на яку виходить споряджена стрічка, повинен складати не більше
1 м.
Для спорядження стрічки ланки з’єднуються по 20 при роботі з повним лотком або по 10 штук при роботі з однієї його частиною. Стрічку необхідно укласти в лоток, і в кожну ланку вкласти вручну патрон. Зібрану стрічку просунути вліво до заходу першого патрона за пальці подавача.
Подальший процес спорядження стрічки полягає в поверненні рукоятки 5 важеля11.
При підніманні рукоятки сектор 4 переміщує рейку і движок 9, що призводить до повороту важеля 11, і каретка 12 просуває перший патрон, а з ним і всю стрічку до упору каретки в ребро корпусу. Притому патрон стає проти движка 9 штовхача 17 і утримується пружиною подавача.
При повороті ручки 5 в зворотному напрямку (на себе) переміщається движок штовхача, який, впираючись в шляпку патрона, проштовхує його в ланку. При подальшому русі поводок доходить до бортика тяги і переміщує її вперед.
Тяга надає руху важеля 11. Важіль 11 пересуває каретку 12 вправо, і подаючи пальці заскакують за наступну ланку. До того моменту движок штовхача приходить в крайнє переднє положення і просуває патрон за фіксатор ланки.
Якщо машинка не добиває або перебиває патрони в стрічці, то потрібно відрегулювати її за рахунок вгвинчування або вигвинчування упору тяги 6.
При повторенні циклу гойдання важеля 5 всі рухи деталей повторюються до тих пір, поки вся стрічка не буде споряджена.
При спорядженні в стрічку останніх 2-3 патронів для усунення їх перекосу необхідно виходячи з машинки частину стрічки притримувати рукою.
Для розрядження стрічки необхідно висунути штовхач з движка вперед, для чого треба втопити фіксатор, проштовхнути вперед викруткою штовхач до тих пір, поки фіксатор не потрапить в отвір для нього в движку. Крім того, треба опустити упор 16.
Споряджена стрічка укладається на лоток і перший патрон підводиться під подаючи пальці. Процес розрядження стрічки полягає в поверненні важеля 5, як і при спорядженні стрічки.
Для переходу від розрядження стрічки на спорядження треба прибрати штовхач і упор 16.
Для того щоб прибрати штовхач, треба висунути движок в переднє положення до збігу отворів в корпусі і движку, втопити фіксатор і вкласти штовхач в движок до упору, упор 16 поставити на місце, щоб він не заважав проходу спорядженої стрічки.
Ящик для стволів.

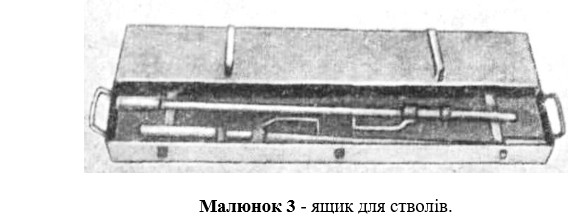

Металевий ящик (див. малюнок 3) призначений для транспортування і охолодження в ньому водою стволів автоматів.
Стволи в ящику розташовуються на прокладках. Один зі стволів укладаються дульною частиною в одну сторону, інший в зворотну.
Трубка холодної пристрілки (ТХП).

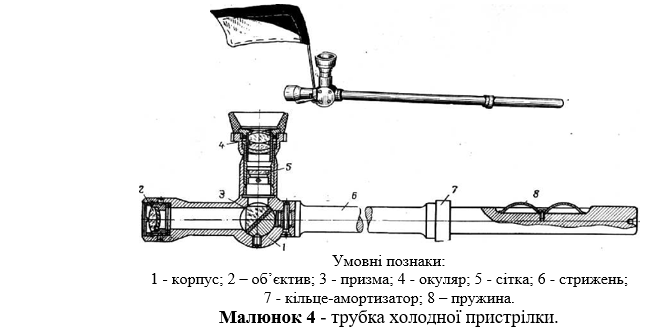

Трубка холодної пристрілки призначена для вивірювання автоматів і прицілу ЗАП-23 без стрільби і використовується також при приведенні установки до нормального бою стрільбою і входить в приналежність до прицілу. Трубка холодної пристрілки (ТХП) складається з корпусу, сталевого стрижня і оптичної системи.
Корпус 1 (див. малюнок4) служить для кріплення всіх частин трубки. Усередині корпусу закріплена оптична система. Зовні до корпусу прикріплений прапорець, призначених для сигналізації про те, що трубка холодної пристрілки знаходиться в каналі ствола.
У прилив корпусу угвинчений сталевий стрижень 6. Стрижень 6 вставляється в канал ствола при вивірці автоматів і прицілу. Він має паз, в якому кріпиться пружина 8, і гумове кільце-амортизатор 7, що оберігає оптичну систему трубки холодної пристрілки від порушення взаємного положення деталей при вставлянні її в канал ствола. Оптична система складається з об’єктиву 2, склеєної з двох лінз, прямокутної призми 3, сітки 5, вміщеній в фокальній площині об’єктиву, і окуляра 4, що складається з двох пар склеєних лінз. Ціна більшої поділки сітки 1 °, а малого ділення 5 ‘.

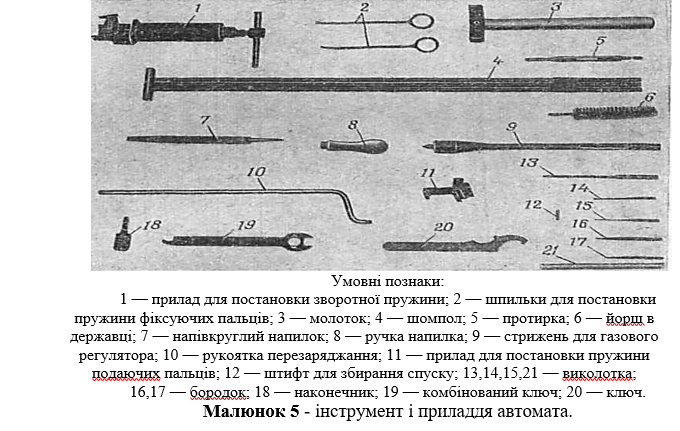

Приналежності до автомата.
Прилад 1 служить для зняття і постановки зворотної пружини (див. малюнок 5).
Йорш 6 в державці призначений для змащення каналу ствола, патроннику і інших деталей.
Шомпол 4 з протиркою 5 призначений для чищення ствола.
Прилад 11 для постановки пружини подаючих пальців призначений для збирання і розбирання важеля подачі.
Стрижень для газового регулятора 9 служить для відділення газового регулятора.
Рукоятка перезаряджання 10 служить для розбирання та збирання автомата (вгвинчується в різьбові отвори повзуна і повідка подачі).
Шпильки 2 служать для постановки пружини фіксуючих пальців кришки коробки.
Штифт 12 призначений для полегшення складання спускового механізму.
Комбінований ключ 19 забезпечує розбирання та складання спускового механізму і затвора.
Наконечник 18 служить для вибивання снаряда зі ствола.
Молоток 3 призначений для обслуговування автомата і установки при їх розбирання та збирання. Робочий кінець молотка не загартований і має кадмієве покриття.
Напилок 7 з ручкою 8 служить для зачистки задирок і напливів металу на деталях.
Виколотки 13, 14 і 15 відповідно діаметрами 4, 3 і 2 мм і борідки 16 і 17 призначені для вибивання осей і штифтів при розбиранні і збиранні автоматів.
Ключ 20 призначений для розбирання та збирання відкатників.
Виколотка 21 служить для постановки і зняття переднього і заднього упорів.

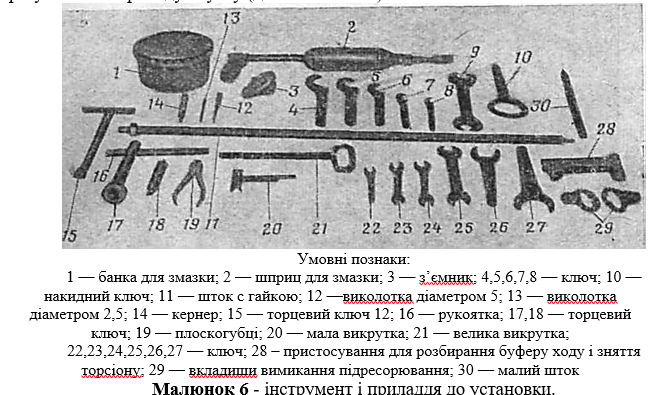

До установки.
Торцевий ключ 15 спільно з великою викруткою 21 призначений для регулювання приводу спуску (див. малюнок 6).
Накидний ключ 10 призначений для згвинчування ковпаків коліс.
Шток з гайкою 11 служить для зняття з установки і розбирання врівноважуючого механізму і буферів переведення ходу, а також для зняття торсіонів.
Малий шток 30 служить для зведення рухомих частин при обриві троса механізму перезаряджання і для його розбирання.
Виколотка 12 діаметром 5 мм призначена для вибивання осей і штифтів при розбиранні і збиранні установки.
Мала викрутка 20 служить для вигвинчування і нагвинчування гайки кріплення ручки підйомного механізму.
Пристосування для розбирання буферів ходу і зняття торсіонів 28 служить для зняття, постановки, збирання та розбирання буферів ходу і зняття торсіонів.
Ключі та викрутки служать для розбирання та збирання установки. Установки останніх випусків комплектуються замість ріжкового ключа 27 і накидного ключа 10 одним комбінованим ключем; вкладиш виключення підресорювання, а також торцеві ключі 15 і 17 конструктивно змінені.
Вкладиш вимикання підресорювання 29 служить для вимикання підресорювання при перевезенні установки авіаційним транспортом.

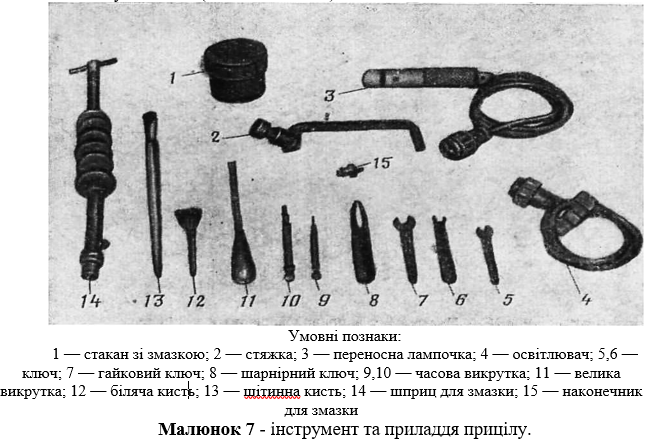

До прицілу.
Стяжка 2 служить для жорсткого закріплення качалки прицілу при його відділенні від установки (див. малюнок 7).
Ключі та викрутки призначаються для регулювання прицілу при вивірці і для його розбирання та збирання.
Наконечник 15 призначається для полегшення змащування місць прицілу, де не можна було встановити маслянки.
Підзавдання 3. Знати призначення, збереження, укладку ЗІП.
Призначення і класифікація комплектів ЗІП. Норми витрат ЗІП, порядок їх поповнення.
В організації експлуатації озброєння важливе місце займає забезпечення його запасними частинами, інструментом та експлуатаційними матеріалами. Запасні частини, інструмент та приладдя призначені для:
постійного підтримання матеріальної частини озброєння в бойовій готовності;
догляду за озброєнням;
проведення технічного обслуговування та ремонту озброєння.
До запасних частин відносять деталі, збірні одиниці, блоки, агрегати, необхідні для підтримання та відновлення працездатності, справності озброєння при його технічному обслуговуванні і ремонті.
Запасні частини, інструменти та приладдя об’єднуються в комплекти:
а)одиночні;
б)групові;
в)ремонтні.
Крім того, для поповнення групових й ремонтних комплектів постачається ЗІП розсипом.
Одиночний комплект ЗІП призначений для забезпечення експлуатації зразка озброєння, підтримання його у працездатному стані шляхом проведення технічних обслуговувань і поточного ремонту силами обслуги в обсязі вимог експлуатаційної документації. Одиночний комплект розробляється на кожний зразок озброєння і постачається з ним один раз на весь період експлуатації. Витрачені зі складу одиночного комплекту ЗІП предмети повинні своєчасно поповнюватись однойменними предметами із групового комплекту.
Груповий комплект ЗІП розробляється на групу однойменних зразків озброєння. Він призначений для забезпечення технічного обслуговування і ремонту озброєння із закінченими гарантійними строками експлуатації силами ремонтного органу військової частини в обсязі вимог експлуатаційної документації.
Крім того, груповий комплект ЗІП використовується для поповнення відповідних одиночних комплектів ЗІП. Груповий комплект ЗІП постачається промисловістю разом із групою виробів один раз на весь період їх експлуатації і повинен знаходитися, як правило, на складі військової частини. Склад групового комплекту ЗІП визначається виходячи із забезпечення гарантованої експлуатації групи зразків озброєння впродовж двох років.
За річну норму витрати ЗІП на технічне обслуговування і поточний ремонт групи зразків озброєння береться50 % однойменних предметів зі складу їх групового комплекту. Якщо у складі групового комплекту ЗІП кількість окремих предметів дорівнює одиниці, то за річну норму їх витрати береться один предмет.
Ремонтний комплект ЗІП розробляється промисловістю на групу однойменних зразків озброєння для їх ремонту в стаціонарних ремонтних майстернях центрального підпорядкування, в ремонтних майстернях армійських корпусів, а також для поповнення групових комплектів ЗІП.
Розрахунок складу комплектів ЗІП проводиться розробниками за методиками, обговореними із замовником. У період експлуатації озброєння склад комплектів ЗІП корегується.
Запасні частини розсипом призначені для поповнення групових і ремонтних комплектів ЗІП під час експлуатації та капітального ремонту озброєння. Планування виготовлення та постачання ЗІП розсипом здійснюється, виходячи із щорічного донесення про витрату ЗІП.
При розташуванні батареї в місцях постійної дислокації несправні деталі замінюються запасними, одержаними зі складу частини, а на навчаннях – із одиночного комплекту ЗІП.
Використання ЗІП зі складу одиночних і групових комплектів озброєння запасу забороняється. Вказані комплекти повинні завжди триматися повністю укомплектованими. Відновлення предметів ЗІП зі складу один очних та групових комплектів з обмеженими термінами придатності, технічне обслуговування і поточний ремонт озброєння запасу проводяться за рахунок ЗІП розсипом.
Командири батарей і командири взводів особисто відповідають за збереження ЗІП і його витрачання, облік і зберігання. Про витрачання деталей ЗІП командир батареї повинен доповісти рапортом, який є підставою для прийняття рішення на поповнення запасу деталей.
Для доукомплектування одиночних та групових ЗІП придатні предмети дають тільки в обмін на пошкоджені. У випадку втрати або порчі предметів ЗІП приймається рішення на їх списання за результатами розслідування і покарання винних осіб. Дрібні несправності предметів ЗІП не можуть бути причиною для їх заміни на нові і усуваються силами майстерні.
Відповідальність за укомплектування ЗІП несуть:
на озброєння, яке експлуатується в підрозділах і військових частинах – командири підрозділів, начальники служби РАО військових частин (у частині, що їх стосується), відповідальні особи армійських корпусів(АК);
на озброєння, яке зберігається на базах і сховищах, – начальники баз і сховищ;
на озброєння, яке знаходиться на базах, складах зберігання,підпорядкованих оперативним командуванням(ОК), – начальник служби РАО ОК;
на озброєння, яке зберігається на центральних базах і сховищах, – начальник управління логістики штабу Сухопутних військ.
Забезпечення військ ЗІП до озброєння в мирний час здійснюється за схемою зверху вниз:центр – ОК – АК – частина – підрозділ.
Видача запасних частин, як правило, здійснюється:
підрозділам, військовим майстерням зі складу військової частини – один раз на місяць;
військовим частинам – один раз на квартал;
АК і окремим військовим частинам з баз (складів) озброєння ОК – один раз на півроку;
ремонтним підприємствам центрального підпорядкування з головних баз озброєння – один раз на квартал;
базам (складам) озброєння ОК з головних баз озброєння – один раз на рік.
Забезпечення запасними частинами у воєнний час повинно здійснюватися за тією самою схемою. Запасні частини повинні видаватися до початку операції (бою) з розрахунком забезпечення відновлення пошкоджених зразків озброєння.
Видача запасних частин зі складу військової частини підрозділам і військовим майстерням проводиться за накладними за підписом начальника служби РАО військової частини. Підрозділам і військовим майстерням запасні частини видаються тільки в обмін на несправні.
Укомплектованість одиночних, групових та ремонтних комплектів ЗІП перевіряється за відомостями комплектації. Облік запасних частин у службі РАО, на складі і в підрозділах військових частин ведеться відповідно до вимог наказу МО від 18.10.79 р. № 260 “Про введення в дію Керівництва з обліку озброєння, техніки, майна та інших матеріальних засобів у Збройних Силах”. Стан комплектності одиночного ЗІП у підрозділі враховується в картці, яка зберігається разом із формуляром (паспортом) відповідного зразка озброєння.
Картка призначена для обліку відсутніх запасних частин, інструменту та приладдя в одиночних комплектах ЗІП за зразками (крім стрілецької зброї і артилерійських приладів). У картці записуються дані про запасні частини, які входять у комплект і відсутні, а також про хід укомплектування.
Доукомплектування одиночних комплектів ЗІП, які знаходяться в підрозділах, оформлюються накладними, а виявлена некомплектність – актами. Накладна виписується в службі РАО військової частини і є підставою для запису в книгах обліку. Другий примірник видається тому, хто приймає запасні частини.
В службі РАО військової частини облік ведеться сумарно на всі комплекти.
Одиночний комплект ЗІП зберігається в штатній закупорці разом зі зразком озброєння. Групові комплекти ЗІП обліковуються комплектно,вони зберігаються в штатній укупорці на складі частини. Групові комплекти, призначені для поточного витрачання, можуть зберігатися без укупорки.
На складі військової частини, в ремонтних підрозділах ведеться облік наявності і руху ЗІП розсипом. Облік наявності і руху ЗІП розсипом здійснюється в книзі, де записуються найменування деталей ЗІП, код номенклатури, одиниця виміру, встановлена норма, дата запису, найменування і номер документа, звідки і скільки одиниць прибуло (куди вибуло), скільки коштує.
Такі книги ведуться у ремонтному підрозділі, складі і,крім того, у службі військової частини. Записи в книзі ведуться: на складі військової частини – при кожному прийомі (видачі) ЗІП; у всіх ремонтних підрозділах,а також у службі військової частини – при кожному отриманні (видачі) і списанні з обліку ЗІП.
Зберігання запасних частин розсипом організовується, як правило, в опалюваних сховищах на полицях у заводській закупорці. Особливу увагу звертають на забезпечення зберігання ЗІП і своєчасність його оновлення, а також на проведення контрольних оглядів і технічного обслуговування.
Списання з обліку ЗІП і витрачених матеріалів здійснюється:
у майстерні — щомісячно на основі підведення підсумків у книзі обліку ремонту озброєння, техніки та майна за кількістю відремонтованого озброєння і витрачених ЗІП та матеріалів;
у службі РАО військової частини – щоквартально на основі квартальних донесень начальника майстерні, складається за даними книги обліку ремонту.
Донесення складаються окремими відомостями на кожен зразок озброєння. Забезпечення частин і об’єднань ЗСУЗІП здійснюється на основі наказу ГКСВ від 4.07.88 р. №55 “Про введення Керівництва по забезпеченню та накопиченню ЗІП до ракетно-артилерійського озброєння на мирний час”, який визначає порядок забезпечення військ запасними частинами, інструментом, приладдям до РАО в мирний час.
Керівними документами з комплектації ЗІП також є:
технічний опис і інструкція з експлуатації на виріб,де є відомість комплектації ЗІП;
відомість комплектації ЗІП на виріб;
пакувальний лист у ящику з ЗІП.
