Засоби зв’язку ворога
Технічні характеристики радіоелектронних засобів та випромінювальних пристроїв ворога

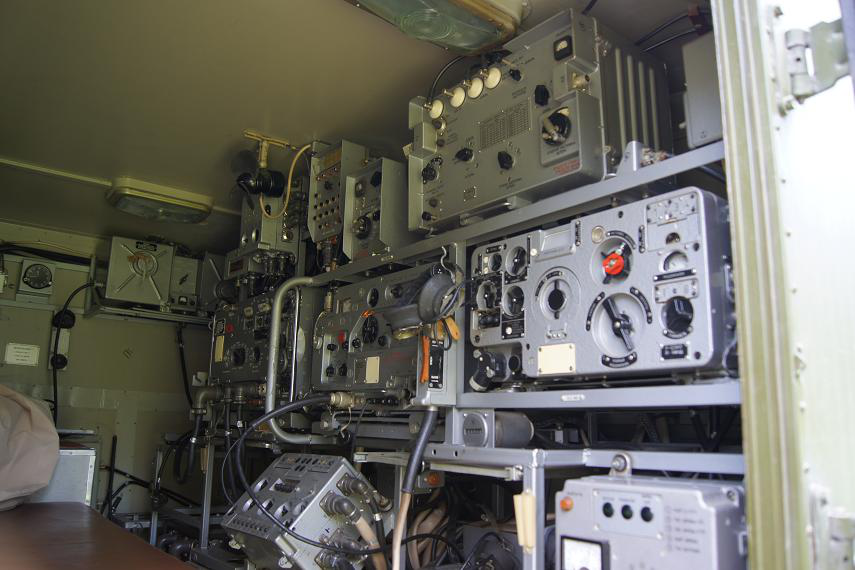

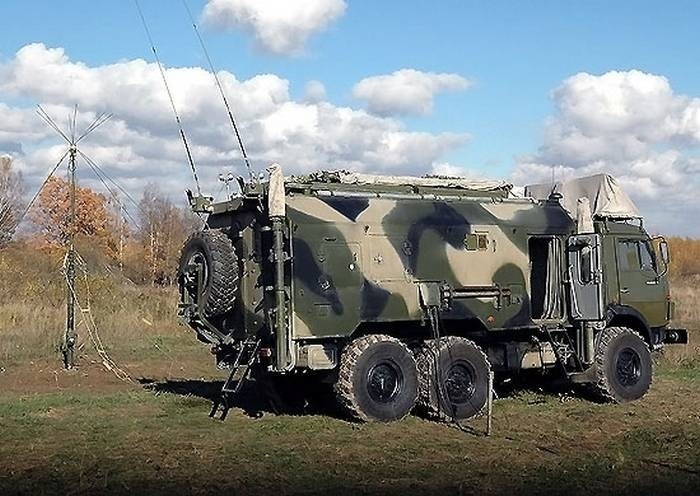

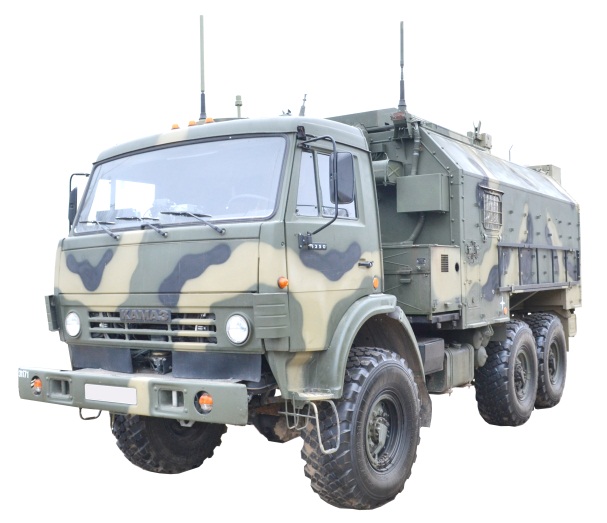

Командно-штабна машина Р-149АКШ-1 (на ПУ рівня бригада, полк)
Командно-штабна машина Р-149АКШ-1 призначена для забезпечення управління військовими частинами і підрозділами видів зс рф, родів військ зс рф та підрозділів матеріально-технічного забезпечення збройних сил в складних умовах експлуатації та в умовах постановки завад в радіомережах та радіонапрямках в автоматизованому те неавтоматизованому режимах.
До складу КШМ входять наступні засоби:

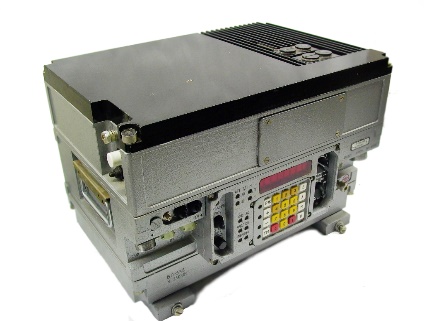

Найменування апаратури | Діапазон робочих частот, МГц | Дальність зв’язку, км | Кількість радіоканалів |
Р-168-100У-2 | 30 – 108 | 30-60 | 2 |
Р-168-5КВ | 1,5 – 30 | 500-1000 | 2 |
Р-612-18 | 100 – 174 220 – 400 | до 10 | 1 |
Р-168-5УН-1 | 30 – 88 | до 12 | 1 |
Р-168МРА | 1500-1750 | до 1,5 | 1 |

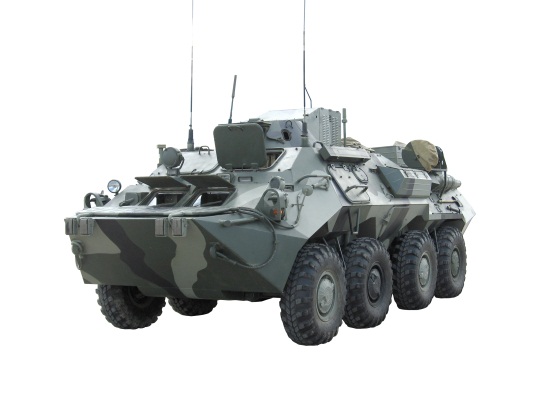

Командно-штабна машина Р-149АКШ-1 (на ПУ рівня бригада, полк)
Уніфікована командно-штабна машина Р-149МА1 призначена для забезпечення управління та зв’язку посадових осіб тактичного рівня на стоянці і в русі. КШМ може також застосовуватися і в оперативній ланці при її використанні посадовими особами на передових пунктах управління об’єднань для забезпечення управління з’єднаннями і частинами відповідно до прийнятої тактики застосування військ.
Тактико-технічні характеристики: | |
Кількість автоматизованих робочих місць: | 4 |
Дальність зв’язку, км: УКХ радіостанція Р-168-100УЕ-2 (в русі/на стоянці) КХ радіостанція Р-168-100КБЕ (в русі/на стоянці) КХ радіостанція “Прима” з літальними апаратами УКХ радіостанція “Прима” з літальними апаратами |
до 25/до 55 до 50/до 350 до 450 до 120 |
Точність визначення координат свого місцезнаходження, м | 30 |
Екіпаж, чол. | 6 |
Маса, кг (не більше) | 15000 |
Час розгортання для роботи в русі/на стоянці, не більше, хв. | 10/30 |

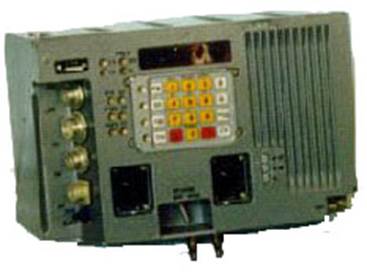

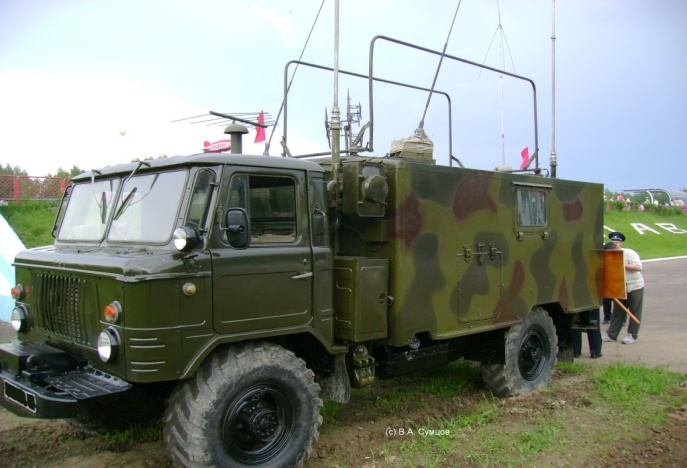

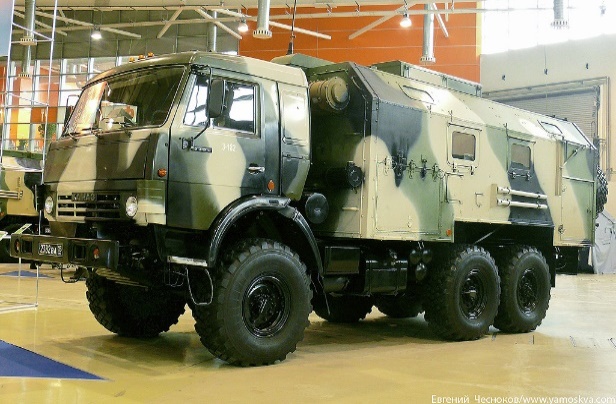

Командно-штабна машина Р-142 “Деймос” (на ПУ рівня бригада, полк)
Командно-штабна машина Р-142 призначена для забезпечення короткохвильового та ультракороткохвильового у відкритому і закритому режимі у тактичній ланці управління.
Склад командно-штабної машини Р-142:
— радіостанція Р-111 – 2 одиниці;
— радіостанція Р-130М – 1 од.;
— радіостанція Р-123МТ – 1 од.;
— радіостанція Р-171М – 1 од.;
— радіостанція Р-173М – 1 од.;
— радіостанція Р-163-50У – 1 од.;
— апаратура Р-011 і Р-012 – 1 од.;
— ЗАЗ Т-219 “Яхта” – 1 од.
Тактико-технічні характеристики:
Діапазон частот, МГц | 1,5 — 59,999 |
Крок перестройки, кГц | 1 |
Екіпаж, чол. | 4 |
Комбінована радіостанція Р-142НМР (на ПУ рівня бригада, полк)
Комбінована радіостанція Р-142НМР призначена для забезпечення зв’язку та управління військовими частинами і підрозділами тактичного рівня.
Тактико-технічні характеристики: |
| |
Кількість автоматизованих робочих місць: | 4 | |
Діапазони частот, МГц: Р-168-100УЕ-2 Р-168-100КАЕ Р-168-5УТЕ-2 (зв’язок по колоні) Р-168-5УНЕ-2 Р-168-0,1У(М)1Е Р-168-МРАЕ Р-168-МРДЕ |
30,0 — 108,0 1,5 — 30,0 30,0 — 108,0 30,0 — 108,0 44,0 — 55,97 1500-1750 1500-1750 | |
Дальність зв’язку (рух/стоянка), км: Р-168-100УЕ-2 Р-168-100КАЕ Р-168-5УТЕ-2 (зв’язок по колоні) Р-168-5УНЕ-2 Р-168-0,1У(М)1Е Р-168-МРАЕ Р-168-МРДЕ |
30/60 10/8 3 6 1 | |
Точність визначення координат свого місцезнаходження, м |
не більше 25 | |
Екіпаж, чол. | 3 | |
Час розгортання для роботи в русі/на стоянці, не більше, хв. |
10/30 | |

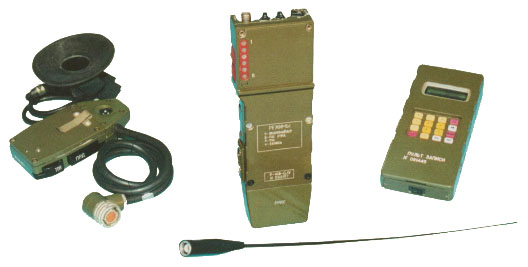

Радіостанції Р-168 “Акведук” (тактична ланка батальйон-рота-взвод) Р-168-0.1УЕ
Тактико-технічні характеристики:
Діапазон частот, МГц | 44-55.975 |
Період зміни частот, кГц | 25 |
Вихідна потужність передавача, Вт | 0.1 |
Дальність зв‘зку, км | 1 |
Час безперервної роботи час, не меньше | 12 |
Вага робочего комплекту, кг | 0.6 |
Р-168-0.1УЕ
Тактико-технічні характеристики:
Діапазон частот, МГц | 30-108 |
Період зміни частот, кГц | 25 |
Вихідна потужність передаватча, Вт | 0.25, 1.0 |
Дальність зв‘зку, км | 5 |
Час безперервної роботи час, не меньше | 16 |
Вага комплекту, кг | 2.6 |

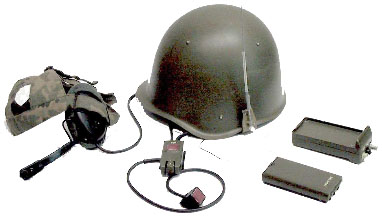

Р-168-0,5У(М)Е
Для організації зв’язку у ланці управління рота – взвод.
Тактико-технічні характеристики:
| Р-168-0.5У(М)Е |
Діапазон частот, МГц | 30,025-87,975 |
Період зміни частот, кГц | 25 |
Вихідна потужність передаватча, Вт | 1 |
Дальність зв‘зку, км | 1,6 – 2 |
Час безперервної роботи час, не меньше | 10 |
Вага комплекту, кг | 2,1 |

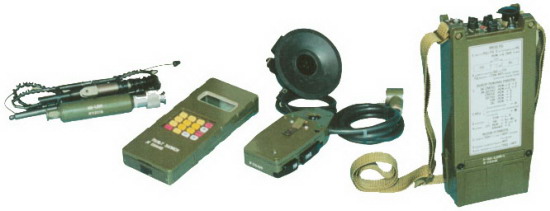

Р-168-0,5УСЕ
Для організації зв‘язку у ланці управління взвод – відділення – солдат.
Тактико-технічні характеристики:
Діапазон частот, МГц | 94,025-99,975 |
Період зміни частот, кГц | 25 |
Вихідна потужність передаватча, Вт | 1 |
Кількість ключів, що використовуються | 2128 |
Дальність зв‘зку, км: при передачі аналагової інформації при передачі аналагової криптографічної захищеної інформації |
2,2 1,7 |
Час безперервної роботи, ч | 14 |
Вага комплекту, кг | 1,1 |

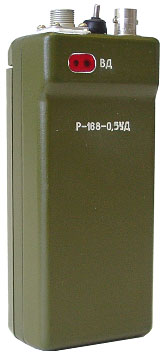

Р-168-0,5У(Д)Е
Для організації зв‘язку в ланці: взвод – відділення – солдат.
Тактико-технічні характеристики:
Діапазон частот, МГц | 390,025-439,975 |
Період зміни частот, кГц | 25 |
Вихідна потужність передаватча, Вт | 1 |
Кількість ключів, що використовуються | 2128 |
Дальність зв‘зку, км: при передачі аналагової інформації при передачі аналагової криптографічної захищеної інформації |
1,6 13 |
Час безперервної роботи, год | 10 |
Вага робочего комплекту, кг | 1,6 |

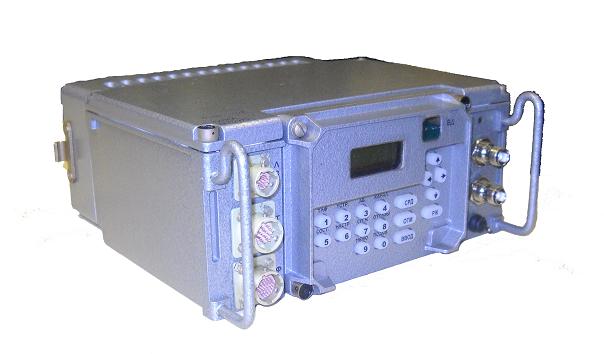

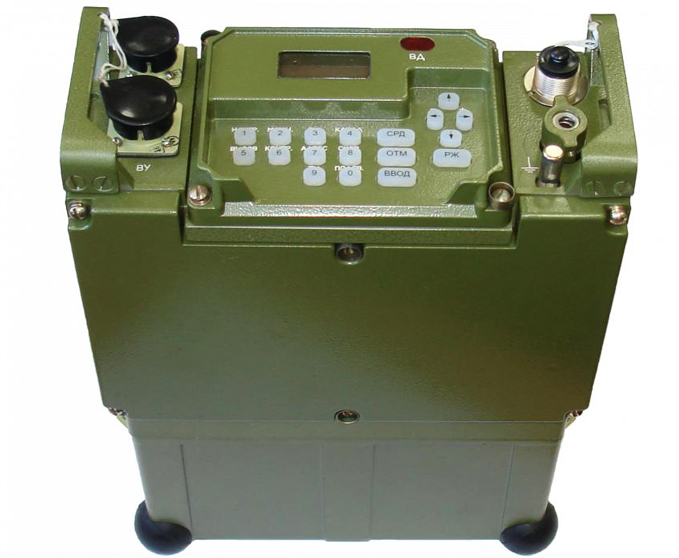

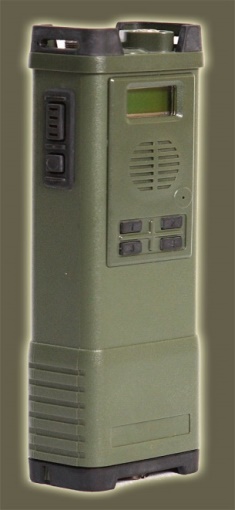

Р-168-5УН-2
Для забезпечення відкритого та технічно захищеного конфеденційного радіозв‘язку в тактичній ланці управління рота – батальйон – полк.
Тактико-технічні характеристики:
Діапазон частот, МГц | 30-107,975 |
Період зміни частот, кГц | 25 |
Вихідна потужність передаватча, Вт | 0,25 / 2 / 8 |
Дальність зв‘зку, км | 10 |
Час безперервної роботи час, не меньше | 12 |
Вага робочего комплекту, кг | 9 |

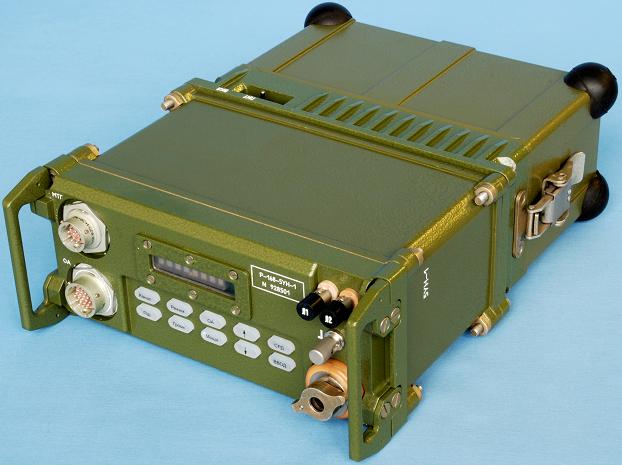

Р-168-5УН(1)Е
Призначена для забезпечення відкритого та прихованого радіозв‘язку в радіомережах тактичної ланки управління.
Тактико-технічні характеристики:
Діапазон частот, МГц | 30-88 |
Період зміни частот, кГц | 25 |
Вихідна потужність передаватча, Вт | 1,0; 8,0 |
Дальність зв‘зку на антену типу “штирь”, км | 10 |
Швидкість передачі цифрової інформації від кінцевої апаратури по стикам С1-ФЛ, RS-232С, бит/сек | 1200, 2400, 4800, 9600, 16000 |
Швидкість передачі цифрової інформації від кінцевої апаратури по тригерному стику, бит/сек | 16000 |
Час безперервної роботи час, не меньше | 16 |
Вага робочего комплекту, кг | 2,7 |

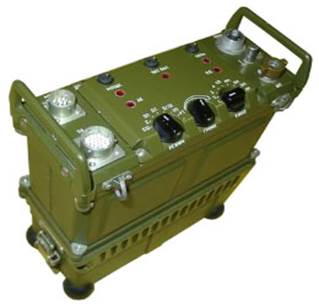

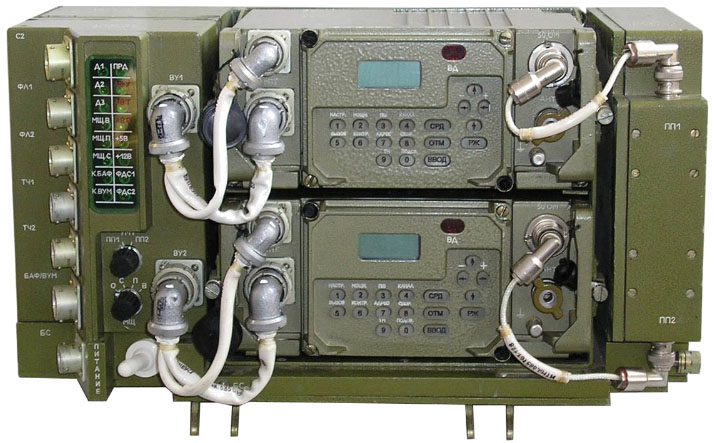

Радіостанція Р-168-5УТЕ
Тактико-технічні характеристики:
|
|
Діапазон частот, МГц | 30- 108 |
Період зміни частот, кГц | 25 |
Вихідна потужність передаватча, Вт | 0.25, 2.0, 8.0 |
Дальність зв‘зку, км | 12 |
Швидкість переналаштування в режимі ППРЧ | 100 |
Вага робочего комплекту, кг | 20.5 |

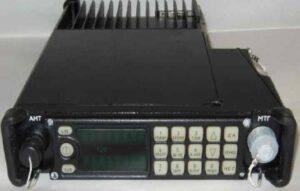

Р-168-5УВЕ
Призначена для забезпечення відкритого та закритого радіозв‘язку в радіомережах тактичної ланки управління
Тактико-технічні характеристики:
Діапазон частот, МГц | 30-107,975 |
Шаг сітки частот, кГц | 25 |
Вихідная потужність передатча, не меньш,Вт | 0,1; 8,0 |
Дальність зв‘язу на антену Р-168БШДА, не меньше,км | 10 |
Дальність зв‘язу на антену Р-168БШДАМ (на мачті висотой 13,3 м), не меньше,км | 35 |
Масса рабочего комплекта, кг | 21 |

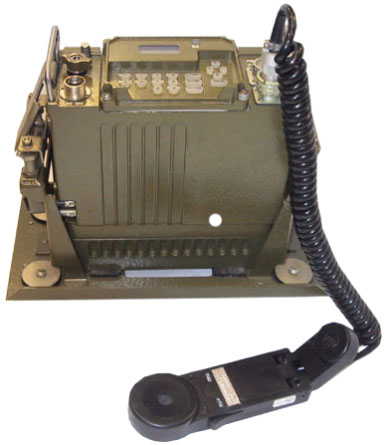

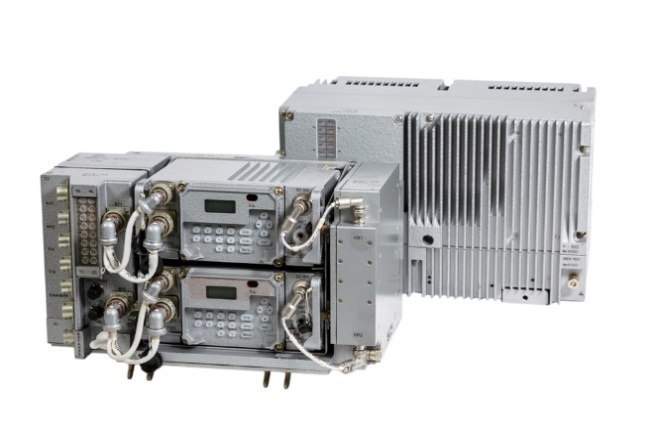

Р-168-25УЕ
Призначена для забезпечення радіозв‘язком в радіомережах тактичної ланки управління полк – батальйон – рота.
Тактико-технічні характеристики:
Діапазон частот, МГц | 30…107,975 |
Шаг сітки частот, кГц | 25 |
Швидкість передачі інформації, кбит/с: речової даних |
16 |
Швидкість переналаштування в режимі ППРЧ (скачків на секунду) | 100 |
Кількість частот, які використовуються в режимі ППРЧ | до 256 |
Вихідная потужність передатча, не меньш,Вт комплект поставки 1 комплект поставки 2, 3 комплект поставки 4 | 1,0; 8,0; 40,0 0,125; 1,5; 4,0; 8,0; 40,0 0,125; 1,5; 4,0 |
Дальність зв‘язу на антену Р-168БШДА, не меньше,км інформація аналогова, при роботі на ФЧ у всіх режимах работи інформація цифрова, у всіх режимах работи |
до 20 до 17 |
Дальність зв‘язу на антену Р-168БШДАМ, не меньше,км інформація аналогова, при роботі на ФЧ у всіх режимах работи інформація цифрова, у всіх режимах работи |
до 40км до 35км |

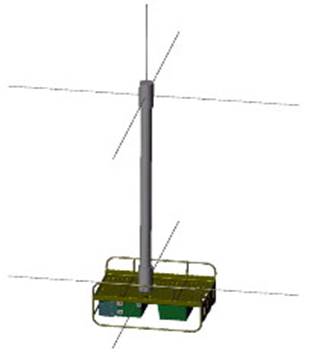

Ретранслятор Р-168-0.5У(Р)Е
Призначений для забезпечення ретрансляції інформації між абонентами систем зв‘язку тактичної ланки.
Тактико-технічні характеристики:
Діапазон частот, МГц | 30-87,975 |
Період зміни частот, кГц | 25 |
Швидкість передачі даних, кбіт/с | 16 |
Дальність зв‘зку від кінцевої радіостанції типу Р-168-0,5У(М)Е до РС Р-168-0,5У(Р)Е (висота підйому антени ретранслятора відносно лінії прямої видимості – 3 м), км: при передачі аналогової інформації при передачі аналогової криптографічної захищеної інформації
|
5 4 |

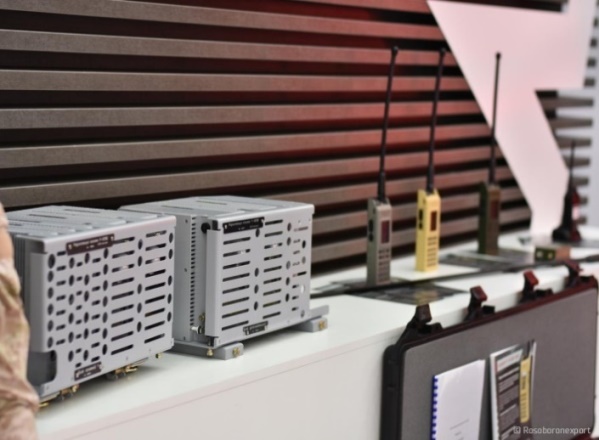

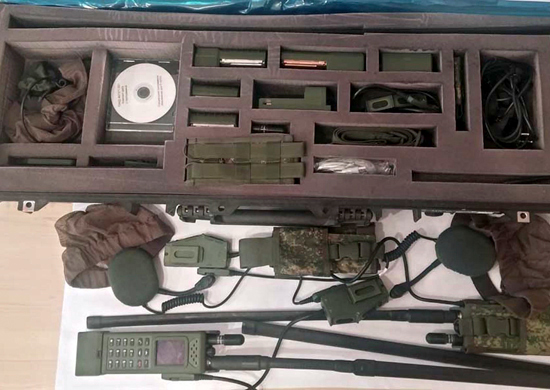

Радіостанції Р-187П1 “Азарт”
Цифрові радіостанції 6-го покоління Р-187П1 “Азарт” із програмно-змінними стандартами радіозв’язку призначені для забезпечення засекреченого зв’язку у тактичній ланці управління, криптографічного захисту інформації в усіх робочих діапазонах частот.
Комплекс, сумісний із радіозасобами попереднього покоління, працює в широкому спектрі діапазонів як в аналогових, так і цифрових мережах при температурі від -50 до +50 градусів.
Тактико-технічні характеристики:
Діапазон робочих частот, МГц | 27 — 520 |
Вихідна потужність, Вт | До 4 |
Швидкість зміни робочої частоти в режимі ППРЧ, стриб / с | До 20000 |
Максимальна швидкість передачі інформації, кбіт / с | До 256 |
Маса приймача, кг | 0,5 |
Діапазон робочих температур, ºС | -40 … + 50 |
Час безперервної роботи, год | Не менше 12 |
Дальність зв’язку, км | до 40 |
Кількість каналів зв’язку | до 33 |

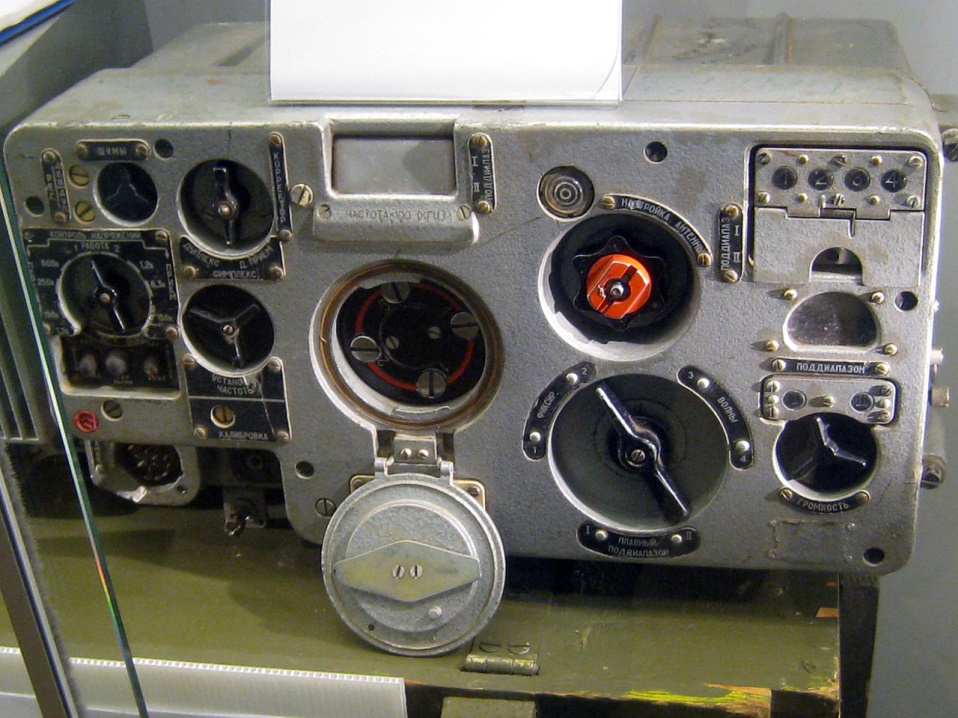

Радіостнція Р-123 “Магнолия”
Тактико-технічні характеристики:
Діапазон робочих частот, МГц | 27 — 51 |
Діапазон робочих температур, ºС | -50 – + 50 |
Дальність зв’язку, км | до 20 |

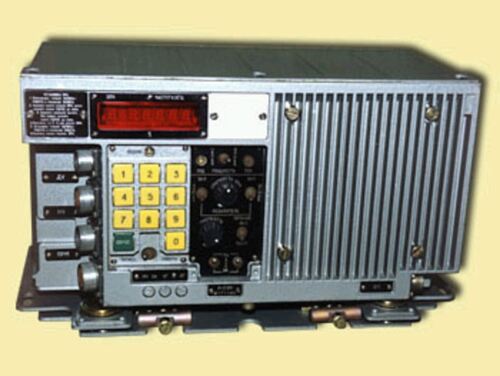

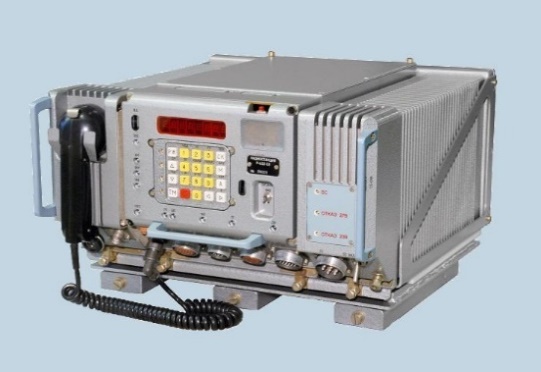

Радіостнція Р-173 “Магнолия”
Тактико-технічні характеристики:
Діапазон робочих частот, МГц | 30 — 76 |
Крок перестройки частоти, кГц | 1 |
Швидкість передачі даних, кБіт/с | 16 |
Діапазон робочих температур, ºС | -50 – + 50 |
Дальність зв’язку, км | до 20 |

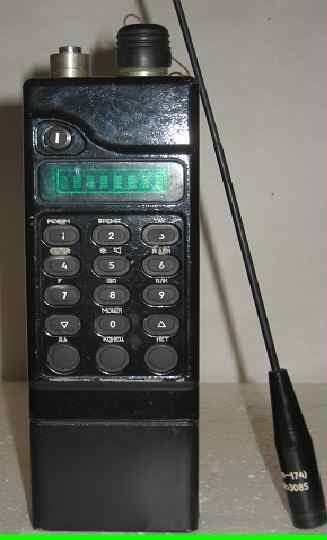

УКХ радіостанція Р-392“Арахис”
УКХ радіостанція Р-392 “Арахис” із програмно-змінними стандартами радіозв’язку призначена для забезпечення засекреченого зв’язку у тактичній ланці управління.
Тактико-технічні характеристики:
Характеристика | Значення |
Діапазон частот, МГц | 148 –174; 410 – 450 |
Крок сітки частот, кГц | 25 |
Вид модуляції | ЧМ |
Потужність передавача, Вт | 0,3/5/30 |
Безперервність роботи від АКБ, год | до 15 |
УКХ радіостанція Р-169П-2 “Граніт”
УКХ радіостанція призначена для організації УКХ радіозв’язку в підрозділах силових структур тактичної ланки управління: взвод — відділення. при повсякденній діяльності та при виконанні спеціальних завдань. Виріб забезпечує симплексний режим роботи в діапазоні зазначених частот з мінімальним кроком зміни 12,5 кГц.
Тактико-технічні характеристики:
Характеристика | Значення |
Діапазон частот, МГц | 39 — 48,5 / 146 — 174 |
Частотний рознос між каналами, кГц | 50 |
Кількість заздалегідь програмованих частот | 15 |
Кількість частот в програмі ППРЧ | до 256 |
Довжина ключа, біт | 256 |
Чутливість приймача, мкВ | 0,35 |
Маса приймача з акумуляторною батареєю, кг | 0,65 |
Габаритні розміри приймача з АКБ, мм | 225х65х40 |

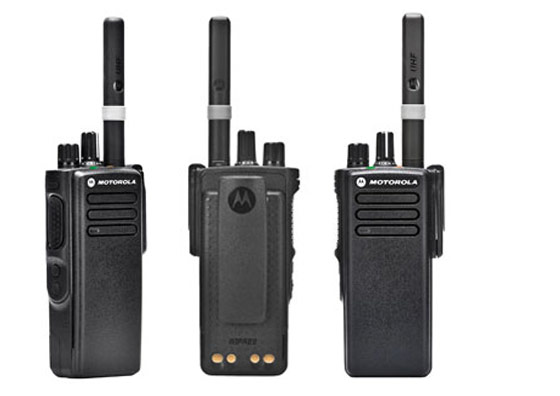

Переносна цифрова радіостанція Motorola
Портативна 32-канальна радіостанція Motorola – представник лінійки моделей, створених для переходу з аналогових стандартів зв’язку на цифрові. Працює в діапазонах частот VHF (146-174 МГц) і UHF (403-470 МГц). Побудована на литому металевому шасі і відрізняється надійністю, що підтверджено присвоєнням військового стандарту MIL STD 810 та міжнародного стандарту пило- та вологозахисту IP57. Останній пред’являє до виробів підвищені вимоги, що передбачають занурення в воду на глибину до 1 метра на 30 хвилин без шкоди для їх функціонування. Станція не має клавіатури і дисплея. Кількість органів управління зведено до мінімуму, так як модель призначена для тривалої роботи в польових умовах.
Тактико-технічні характеристики:
Характеристика | Значення |
Діапазон частот, МГц | 146-174, 403-470 |
Кількість частотних каналів | 32 |
Вихідна потужність передавача, Вт | 5 |
Крок частотної сітки в цифровому діапазоні, кГц | 12.5/20/25 |
Діапазон робочих температур, град. | -30 … + 60C |
Тип шумопридушувача | регульований SQ |
Напруга живлення, В | 7,5 |
Тип модуляції | частотна |
Сканування | аналогових і цифрових каналів |
Маса, грам | 375 |
Розміри, мм | 131,5х63,5х35,2 |

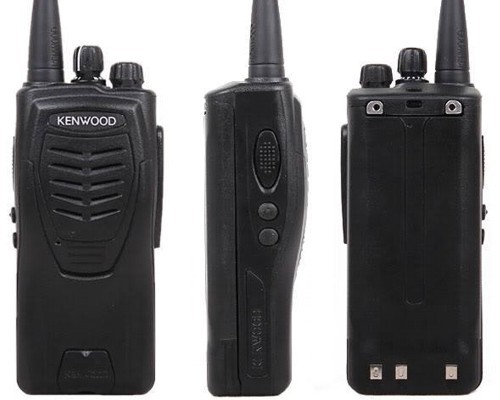

Радіостанція Kenwood TK-3207G
Радіостанція Kenwood призначена для формування рухомого радіозв’язку в режимі одного і двох частотного симплексу. За допомогою високо чутливого прийому-передавача рація може досягати максимальної відстань передачі до 20 км
Тактико-технічні характеристики:
Характеристика | Значення |
Робочий діапазон, Мгц | 400-470 Мгц |
Кількість каналів | 16 |
Напруга живлення, Вт | 7,2 |
Дальність зв’язку, км | до 20 |
Крок частотної сітки, кГц | 12.5 / 25 |
Діапазон робочих температур, град. | -30 … + 60C |
Вага, г | 345 |
Габарити, мм | 54х122х34 |
