Зенітний автоматичний приціл ЗАП-23
Зенітний автоматичний приціл ЗАП-23
Призначення і принцип дії прицілу
Зенітний автоматичний приціл ЗАП-23 (див. малюнок 1) служить для вирішення завдання зустрічі снаряда з ціллю при стрільбі по повітряних і наземних цілях.
Суть роботи автоматичного прицілу ЗАП-23 полягає в тому, що при введенні в приціл вхідних даних він автоматично будує кут між лінією візування і напрямком осей каналів стволів.
При зміні вхідних даних цей кут автоматично змінюється. Якщо після введення або в процесі зміни введених в приціл вхідних даних, користуючись механізмами наведення установки, утримувати перехрестя коліматора на цілі, то стволи установки весь час будуть спрямовані так, що середня траєкторія снаряду перетнеться з ціллю в певній точці простору (упереджена точка).
В приціл при стрільбі вводяться наступні вхідні дані: курс цілі, швидкість цілі і дальність до неї. При негоризонтальному польоті цілі в приціл вводяться кути пікірування або кабрірування.

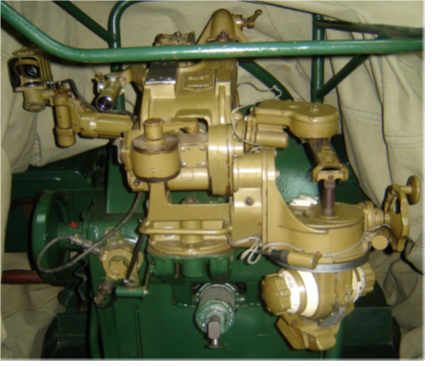

Малюнок 1— приціл ЗАП-23.
Дальність до цілі визначається на око або за допомогою стерео дальноміра. Решта даних визначаються на око.
Кути місця цілі і азимута вводяться безпосередньо візуванням на ціль.Приціл дозволяє вводити поточну дальність при курсі 0° і швидкості 300 м/с до 3000 м і вирішує завдання зустрічі снаряда з ціллю на дальності до 2000 м.
Приціл ЗАП-23 завдання зустрічі снаряда з ціллю вирішує методом послідовного наближення.
В основу схеми прицілу покладена умова, що ціль за час польоту снаряда до упередженої точки рухається прямолінійно і рівномірно і незалежно від кута пікірування або кабрірування, швидкість цілі не змінюється і дорівнює швидкості цілі при горизонтальному польоті.
Умовні познаки:
1 — каретка дальності; 2 — вал з фланцем; 3 — мала ланка; 4 — лівий коліматор; 5 — тяга;7 — мала шестерня; 8 — рейка-черв’як;
9 — важіль; 10 — ексцентрик; 11 — зубчастий сектор; 12, 13, 14,43, 51, 56 — шестерні; 16, 17, 18, 31 — конічні шестерні; 20 — шкала дальності; 21 — індекс;22 — візирна лінійка; 23 — зубчастий сектор; 24 — напрямна з кришкою; 25, 26, 28,59 — циліндричні шестерні; 27 — щуп; 30 — шток; 32 — валик; 33 — маховик з рукояткою;34 — черв’як; 35 — спіральне колесо; 36 — каретка; 37 — рейка; 38 — зубчастий сектор; 39 – мала шестерня; 40 — двоплечевий важіль; 41 — зубчастий сектор; 44 — важіль з пальцями; 46 — храповик;47 — ліва і права шкали;48 — лівий і правий маховики; 49 — клапан; 50 — сектор; 52 — конус; 53 — сектор; 54 — палець; 55 — кришка зі шторкою; 58 — вісь; 60 — подвійна шестерня; 61 — рейка;63 — циліндрична шестерня; 64 — механічне складання шестерень; 65 — подвійна шестерня;66 — черв’ячний валик; 67 — черв’ячні колесо; 68 — важіль; 69 — тяга; 70 — напрямна; 71 – ексцентрик.

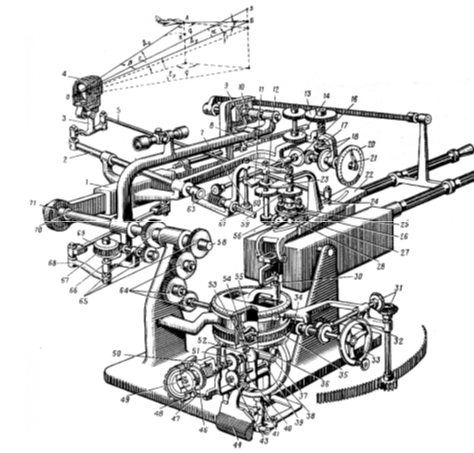

Малюнок 2 — кінематична схема прицілу ЗАП-23.
Кути прицілювання будуються при зміні дальності. Каретка дальності 1 (див. малюнок 2), переміщаючись від приводу дальності по похилих напрямних 70 гарматної лінійки, переміщує направляючу 24 з кришкою візирної лінійки 22, яка ковзаючи по візирній лінійці, повертається і обертає вал 2 з малою ланкою 3 і коліматором 4. Лінія візування коліматора отримує кут нахилу.
Зміна кута прицілювання також відбувається при зміні кута місця цілі.
При надання кутів підвищення стволам установки автоматично змінюється початковий кут нахилу напрямних каретки (за рахунок двох ексцентриків 10 і 71) і тим самим змінюється кут неузгодженості між візирної лінійкою 22 і направляючої 70 від його максимального значення в горизонті до нуля при вугіллі місця цілі 90 °.
Автоматичний приціл будує трикутник, подібний просторовому упереджувальному трикутнику.
Сторона трикутника, паралельна напрямку польоту цілі, називається курсовою лінійкою, сторона, відповідна поточній дальності, — візирної лінійкою і сторона відповідна упередженій дальності, — гарматною лінійкою.
Курсова лінійка встановлюється завжди паралельно напрямку польоту цілі, візирна лінійка спрямована на ціль, а гарматна лінійка завжди знаходиться в площині стрільби.
Для забезпечення влучної стрільби по наземних цілях на прицілі ЗАП-23 змонтований оптичний наземний приціл, що має незалежну від зенітного прицілу лінію візируваня.
Устрій частин і механізмів прицілу
Зенітний автоматичний приціл ЗАП-23 складається:
з основи прицілу (див. малюнок 3);
курсової головки (див. малюнок 4);
каретки дальності з візирним паралелограмом і механізмом зведення зенітного балансу (див. малюнок 5-6);
гарматної лінійки з компенсатором і виделкою (див. малюнок 7);
качалки з механізмом приводу дальності (див. малюнок 8);
коліматора КВ-Л (див. малюнок 9);
оптичного наземного прицілу (див. малюнок 10);
системи електроосвітлення шкал (див. малюнок 11).
Устрій основи прицілу

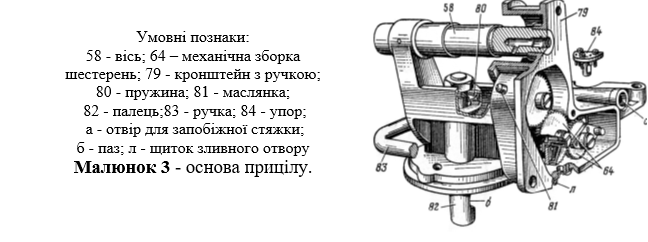

Основа прицілу (див. малюнок 3) являє собою литий кронштейн 79, що слугує для складання всіх частин прицілу і для кріплення прицілу на установці.
В вушках кронштейна закріплена вісь 58, на яку надіта качалка з механізму приводу дальності і задній кронштейн гарматної лінійки з заднім ексцентриком.
Справа кронштейн має порожнину, в якій змонтована механічна зборка шестерень64 приводу дальності.
В основі кронштейну закріплений палець 82 з пазом б, в який входить ексцентрик кріплення прицілу на установці.
Саме кріплення змонтовано на кронштейні верхнього станка установки.
Палець 82 (див. малюнок 3) піджимається двома пружинами 80.
До передньої частини основи прицілу прикріплений упор 84, а до задньої приварена ручка 83 для зручності зняття та постановки прицілу. На бічній стінці передньої частини основи прицілу є отвір а, в яке при знятті і установці прицілу вставляється стяжка для замикання прицілу.
В правому вушку знаходиться маслянка 81.
Призначення склад і устрій курсової головки
Курсова головка (малюнок 4, 5) служить для введення в приціл швидкості цілі, курсу цілі, кутів пікірування або кабріруваня.
